摘要

过断层软破段巷道支护对矿山巷道施工与运行安全具有重要影响。以挑水河磷矿过断层软破段巷道为研究对象，在调查其工程地质条件的基础上，构建了三维矿山巷道的数值仿真模型，设计了3因素（其中1个因素4水平，2个因素2水平）的支护参数正交试验方案，获得不同参数下的支护效果和变形规律，并以极差分析优选确定了巷道的支护方式与参数。研究结果表明：（1）通过正交试验设计可以有效减少试验次数，提高计算效果，计算结果的响应分析确定了不同结果的影响因素，即顶底板位移、垂直应力和巷道侧帮位移大小的主要影响因素分别为锚杆长度、混凝土厚度和碹体厚度。（2）以过断层软破段巷道的位移和应力控制为目标，确定了最优支护方案：锚杆长度为2.8 m、喷射混凝土厚度为100 mm、碹体厚度为250 mm。研究成果为该矿巷道开挖支护提供了技术参考，对具有类似地质条件的金属矿床起到了良好的示范。

关键词： 过断层软破段 ; 巷道支护 ; 正交试验 ; 数值模拟 ; 应力与变形 ; 极差分析

Abstract

Mineral resources are the foundation of social development.Projects such as efficient and safe tunneling and opening roadways are one of the main tasks of underground mines.Due to the differences in the geological conditions of the underground rock layers and the non-selective engineering environment，the roadway support in the soft broken section of the fault has an important impact on the construction and operation safety of the mine roadway.Taking the tunnel development project of the soft-segmented section of F₄ fault in Tiaoshuihe Phosphate Mine as an object，we studies how to improve the engineering stability of the roadway by reasonable support design under the influence of F₄ fault，the roof structure is poor，and the floor and surrounding rock are relatively soft.Finite difference software FLAC^3D was used to construct a three-dimensional numerical simulation model of the mine roadway.A Mohr-Coulomb model was used in this study.The model size is 40 m × 40 m × 40 m，the fault thickness is 8 m，the inclination angle is 75°，and the burial depth is 250 m.The side and bottom of the model are fixed boundaries，and the upper surface is not constrained.The side pressure coefficient is λ=1.2 with reference to Yichang area.The optimization of the support parameters involves three factors：The length of the anchor rod，the thickness of the shotcrete and the thickness of the masonry.Based on the investigation of its engineering geological conditions，an orthogonal experiment scheme of 3 factors （including 1 factor of 4 levels and 2 factors of 2 levels） of support parameters was designed.Based on the analysis of the support effect and deformation law of different parameter combinations，the length of the anchor rod，the thickness of the shotcrete and the thickness of the masonry were reasonably selected under the economic conditions，which provides theoretical basis for the final support mode and parameter optimization.The supporting method and parameters of the roadway were determined by range analysis.The research results show that：（1）The orthogonal experiment design can effectively reduce the number of experiments and improve the calculation effect.The analysis of variance of the calculation results identified the influencing factors of different results.The main factors affecting the displacement of the top and bottom plates，vertical stress，and sideways displacement of the roadway are the length of the anchor rod，the thickness of the concrete，and the thickness of the masonry.Reasonably selecting the size of support parameters is conducive to improving the effect of support.（2）Taking the displacement and stress of the roadway in the soft fault section as the research object，the optimal supporting scheme is determined as bolt length of 2.8 m，shotcrete thickness of 100 mm and arch thickness of 250 mm.The numerical simulation further verifies that the supporting effect under this parameter is conducive to improving the engineering stability of the soft fault section.（3）This study provides technical reference for the excavation and support of roadway of phosphorite and metal deposits with similar geological conditions，and has good demonstration and guidance significance.

Keywords： soft break through fault ; roadway support ; orthogonal test ; numerical simulation ; stress and defor-mation ; range analysis

PDF (5141KB) 元数据多维度评价相关文章导出 EndNote| Ris| Bibtex 收藏本文

本文引用格式

胡建华, 庞乐, 王学梁, 郑明华. 基于正交试验的过断层软破段巷道支护参数优化[J]. 黄金科学技术, 2020, 28(6): 859-867 doi:10.11872/j.issn.1005-2518.2020.06.047

HU Jianhua, PANG Le, WANG Xueliang, ZHENG Minghua. Optimization of Roadway Support Parameters in Soft Broken Sections Based on Orthogonal Test[J]. Gold Science and Technology, 2020, 28(6): 859-867 doi:10.11872/j.issn.1005-2518.2020.06.047

矿产资源是社会发展的基础，高效安全掘进开拓巷道等工程是地下矿山的主要工作之一，合理支护已成为资源开发利用的重要技术保障和成本控制要素。受地下岩层地质条件差异性和工程环境不可选择性的影响，在地质条件复杂（含有断层和破碎带等）的巷道施工，支护安全问题变得尤为突出。

巷道工程稳定性的影响因素较多，主要包括巷道工程所处地段的地应力、岩体强度、地质构造及其相互作用^［1-3］。软弱岩体对矿山开采作业的安全性有很大的影响，合理的支护方案是阻止巷道变形破坏的重要手段^［4-7］。Zhao等^［8］建立了软弱岩体深部隧道机械化开挖的三维计算模型，分析了软弱岩层与隧道掘进机系统组件之间复杂的相互作用和岩层内部非线性的应力演化规律。李光等^［9］以矿山试验巷道的工程为研究对象，采用现场监测与数值模拟相结合的方法，定量评价了软弱巷道的支护效果，提出了支护薄弱部分的改进措施。Wang等^［10］以锚杆支护软岩蠕变特性为研究对象，运用数值模拟手段验证了锚喷支护在控制围岩蠕变、提高围岩整体强度和自承载力等方面的优势。丁昌伟等^［11］运用FLAC^3D软件模拟观察围岩稳定性与锚杆长度之间的变量关系，得出合理支护形式。朱家锐等^［12］针对深部围岩巷道支护的影响因素，设计了锚网支护参数的正交试验，分析了各因素对支护效果的影响，得到各因素对巷道围岩变形的影响大小。刘希亮等^［13］采用正交试验方法，数值仿真了深部巷道工程中锚杆长度、锚索长度和喷层厚度3个因素不同水平下岩巷围岩稳定性的响应关系，提出了深部巷道支护的最佳参数。Yang等^［14］进行了渗流条件下深埋软岩巷道衬砌长期安全性研究，建立了绿泥石片岩的流变力学粘弹塑性流变模型（CVISC），仿真模拟了支护加固和二次衬砌在运行期间的力学行为，验证了现有加固方案的合理性，确定了巷道开挖后围岩的最终变形稳定时间。胡建华等^［15］以卧虎山矿27-31线为研究对象，运用3DMINE-MIDAS-FLAC^3D耦合建模技术，通过数值模拟建立了采场暴露面积与顶板最大拉应力及两帮最大压应力的回归优化模型，确定了采场极限暴露面积。王春等^［16］以冬瓜山铜矿井下900 m深处的出矿巷道作为研究对象，利用FLAC^3D软件研究了开挖过程中出矿巷道围岩的静动态变形特征，推测出巷道易破坏区域。万军伟^［17］采用理论分析与数值模拟相结合的方法，研究了不同锚杆直径、锚杆长度和锚杆间排距下的巷道围岩变形量，选择了最佳支护参数。周国军等^［18］通过现场调研、理论分析、FLAC^3D数值模拟与在线监测相结合的方法对联合支护效果进行评价，验证了联合支护技术在极破碎岩体加固中是形成稳定整体的有效手段之一。

然而，不同的地质条件和力学参数、不同的支护工艺对矿山巷道支护的影响具有差异性，合理选择和优化支护参数仍然是矿山巷道工程建设的关键步骤。以挑水河磷矿过断层软破段的巷道工程为研究对象，设计不同水平支护参数的正交试验，运用有限差分软件FLAC^3D模拟分析不同参数组合的支护效果和变形规律，在经济性条件下合理选择锚杆长度、喷射混凝土厚度和碹体厚度，为最终支护方式和参数优选提供理论依据。对于硬岩开采，特别是金属矿床开采，断层等地质结构条件是影响矿山工程稳定性的关键，因此喷锚支护结构及其相关优化参数可以为该类工程提供技术参考。

1 巷道支护模型构建

1.1 工程概况

矿区地层总体呈倾向NNE的单斜构造。倾角平缓，一般为4°~8°，局部因断裂影响，地层产状变陡（图1）。区内褶皱不发育，以断裂为主，共发现断层6条。其中，F₄断裂将矿区分割为东西2个自然块段，对矿体连续性破坏较大，是区域矿体开采的必经断层。该断层总体呈NNW向展布，倾角为68°~75°，垂直落差为100 m，断层带宽度为3.0~11.5 m左右，断面较清楚。破碎带主要由构造角砾岩组成，角砾呈棱角—次棱角状，粒径一般为0.2~3.0 cm，无分选，云钙质及泥砂质胶结，结构致密。为优化矿山的开拓支护工程，以挑水河磷矿过F₄断层软破段的开拓巷道工程为研究对象，在受F₄断层影响、顶板结构较差以及底板和围岩较松软的条件下，研究如何通过合理支护设计提高巷道工程的稳定性。

图1

新窗口打开| 下载原图ZIP| 生成PPT

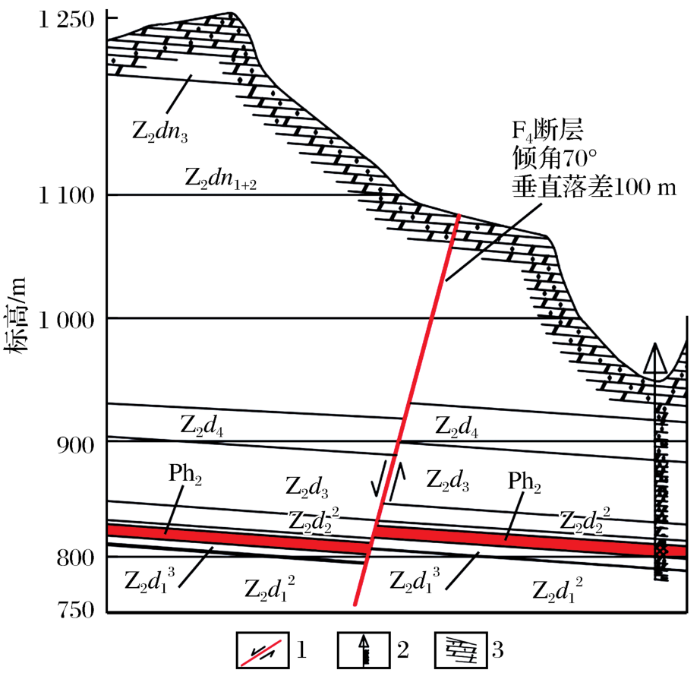

图1 勘探线剖面图

Z₂dn₃-灯影组第三岩性段；Z₂dn₁₊₂-灯影组第一第二岩性段;Z₂d₁²-陡山沱组第一岩性段第二亚段;Z₂d₁³-陡山沱组第一岩性段第三亚段;Z₂d₂²-陡山沱组第二岩性段第二亚段; Z₂d₃-陡山沱组第三岩性段;Z₂d₄-陡山沱组第四岩性段; Ph₂-主要工业磷矿层；1.正断层；2.钻孔；3.厚层状粉晶云岩

Fig.1 Profile of exploration line

1.2 计算模型

计算采用有限差分软件FLAC^3D。根据挑水河磷矿巷道工程实际施工情况，计算模型选取过断层软破段巷道作为研究对象。巷道埋深250 m，模型尺寸为40 m×40 m×40 m（长×宽×高），断层厚度为8 m，倾角为75°。巷道为半圆拱巷道，底宽为3.9 m，墙高为1.25 m，半圆拱半径为1.95 m。为观测巷道围岩与支护破坏情况，采用摩尔—库仑模型。侧压力系数参照磷矿所在地宜昌地区取λ=1.2。按照挑水河磷矿工程实际，最终建立的三维数值计算模型如图2所示。其中，模型侧面及底面为固定边界，上表面未进行约束。根据模型深度以及岩体容重对模型施加垂直应力，并按照宜昌地区侧压力系数λ=1.2施加水平应力，施加应力为梯度应力。地层物理力学参数见表1。结合挑水河磷矿过断层软破段巷道现有支护方案，选用锚喷支护和砌碹支护方式。锚杆选用Φ25 mm全长粘结式锚杆，采用cable结构单元；喷射混凝土选用c25强度等级，碹体选用c40强度混凝土，采用实体单元。锚杆、喷射混凝土和碹体具体力学参数见表2。

图2

新窗口打开| 下载原图ZIP| 生成PPT

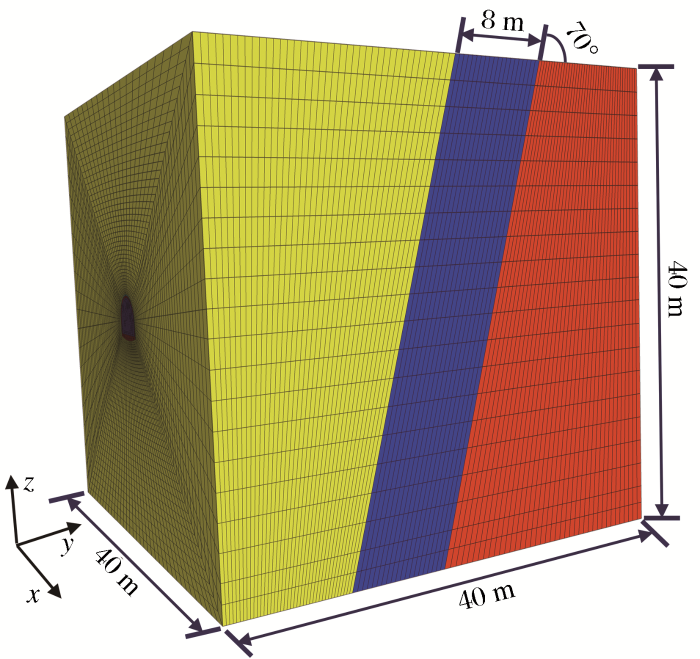

图2 FLAC^3D计算模型

Fig.2 FLAC^3D calculation model

表1 各岩层物理力学参数

Table 1 Physical and mechanical parameters of various rock formations

地层	密度/ （×10³kg·m^-3）	体积模量/GPa	切变模量/GPa	黏聚力/MPa	内摩擦角/（°）	抗拉强度/MPa
岩层	2 830	6.05	3.81	4.3	31.5	1.4
F₄正断层	2 200	2.20	0.74	1.0	22.0	0.1

新窗口打开| 下载CSV

表2 各支护体物理力学参数

Table 2 Physical and mechanical parameters of each support

支护体	弹性模量/GPa	泊松比	黏结力 /kN	刚度 /（N·m^-2）	抗拉强度	密度/（kg·m^-3）
锚杆	210.0	0.25	200	1.5e8	250 kN	-
喷射混凝土	25.0	0.20	-	-	2.2 MPa	2 300
碹体	32.6	0.20	-	-	2.5 MPa	2 500

注：黏结力和刚度数据均为单位长度水泥浆的参数值

新窗口打开| 下载CSV

1.3 试验方案

正交试验是一种高效率、快速且经济的试验设计方法^［19-21］。支护参数优化涉及锚杆长度、喷射混凝土厚度和碹体厚度3个因素，采用正交试验设计确定计算方案，具体参数见表3。其中，锚杆长度具有4个水平，喷射混凝土厚度和碹体厚度各具有2个水平。根据因素及其水平，选用正交表L₈（4¹×2⁴）。支护模拟方案分为8组，见表4。

表3 巷道支护正交模拟试验参数

Table 3 Parameters of orthogonal simulation test for roadway support

因素水平	锚杆长度/m	喷射混凝土厚度/mm	碹体厚度/mm
1	1.6	100	200
2	2.0	150	250
3	2.4
4	2.8

新窗口打开| 下载CSV

表4 巷道支护模拟试验方案组合

Table 4 Combination of simulation test schemes for roadway support

试验编号	锚杆长度/m	喷射混凝土厚度/mm	碹体厚度/mm
1	1.6	100	200
2	1.6	150	250
3	2.0	100	200
4	2.0	150	250
5	2.4	100	250
6	2.4	150	200
7	2.8	100	250
8	2.8	150	200

新窗口打开| 下载CSV

2 模拟结果分析

2.1 计算结果

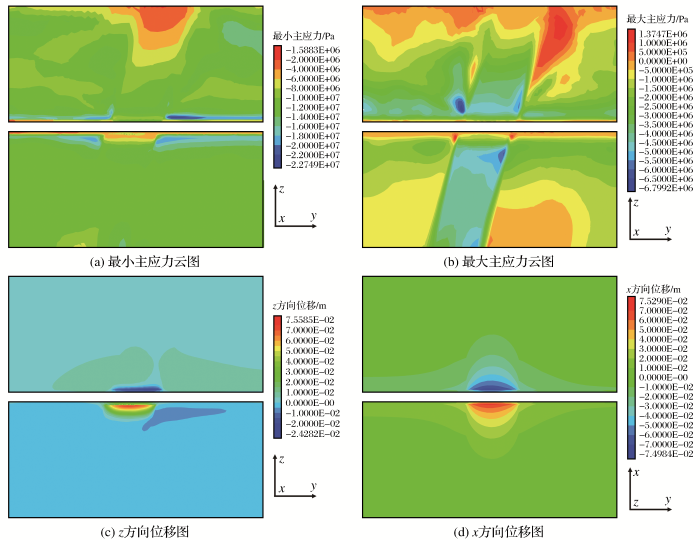

模型计算获得初始应力平衡状态后，分别计算未支护状态和8种支护方式下巷道的应力和变形。在开挖后未支护条件下，模拟结果的位移和应力分布如图3所示。由图3（a）可知，巷道开挖导致岩体的应力重分布，在巷道顶部和底部具有明显的压应力集中现象。其中，断层处巷道压应力大小为2~4 MPa，巷道其余部分压应力峰值约为22 MPa，巷道底部压应力集中在16~18 MPa之间。由图3（b）可知，在岩层与断层相接处巷道底部极小区域出现拉应力集中，拉应力峰值约为1.37 MPa，略小于岩层抗拉强度。由图3（c）和图3（d）可知，巷道顶板下陷最大值为12.80 cm、底板翘起最大值为16.11 cm、左右两壁发生位移最大值为12.40 cm，且最大位移均发生在断层处。巷道变形较大，为保证生产安全，需进行支护以抑制大变形。正交试验的8种支护方式下巷道位移情况见图4，其中图4（a）为巷道顶底板z方向位移，图4（b）为巷道两壁x方向位移，可以看出过断层处巷道变形较大，支护对抑制巷道大变形有着良性效果，且不同方案对巷道位移量影响不同。

图3

新窗口打开| 下载原图ZIP| 生成PPT

图3 开挖未支护巷道位移及应力分布

Fig.3 Displacement and stress distribution of excavated unsupported roadway

图4

新窗口打开| 下载原图ZIP| 生成PPT

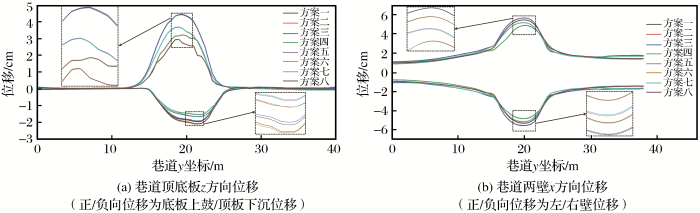

图4 8种支护方式下巷道位移

Fig.4 Roadway displacement under 8 support methods

2.2 响应分析

针对4种锚杆长度、2种喷射混凝土厚度和2种碹体厚度的正交模拟试验共为8组，各指标的响应结果见表5，推荐的最优方案计算所得的位移、应力分布如图5所示。

表5 巷道支护参数指标响应结果

Table 5 Response results of roadway support parameters

指标	锚杆长度		喷射混凝土厚度		碹体厚度
指标	极差	优化推荐方案/m	极差	优化推荐方案/mm	极差	优化推荐方案/mm
顶板位移/mm	2.0110	2.8	1.3930	150	1.8649	250
底板位移/mm	3.7485	2.8	1.0853	100	2.6183	250
两侧位移/mm	0.7470	2.0	0.4345	150	6.6595	250
垂直应力/MPa	3.7050	1.6	4.7203	100	3.4343	250
x方向水平应力/MPa	0.1780	1.6	2.8620	100	4.1485	250

新窗口打开| 下载CSV

图5

新窗口打开| 下载原图ZIP| 生成PPT

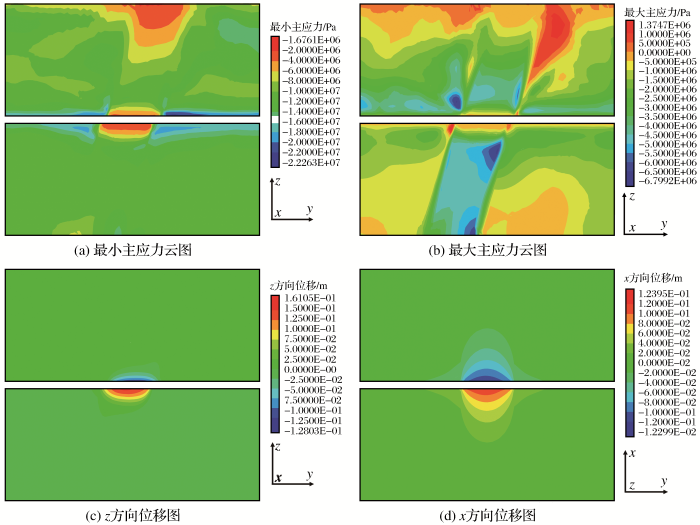

图5 最优方案位移及应力分布

Fig.5 Displacement and stress distribution of the optimal scheme

由表5可知：（1）锚杆长度对顶底板的位移影响显著。对顶板位移和底板位移来讲，锚杆长度的极差都是最大的，即为影响最大的因素，并且该长度都以取2.8 m为最佳。对于两侧位移、垂直应力和x方向水平应力，锚杆长度响应的极差都不是最大，锚杆长度对于上述结果为次要影响因素，对上述不同的结果其最佳的锚杆长度分别以2.0，1.6，1.6 m为佳，但取2.8 m对结果的影响不大。因此，以最大影响为原则，确定锚杆最终长度为2.8 m。（2）喷射混凝土厚度是影响垂直应力的主要因素。对垂直应力来讲，喷射混凝土厚度的极差最大，为影响最大的因素，结果表明在100 mm的厚度下，垂直应力对工程的稳定性最为有利。对其他结果指标来讲，喷射混凝土厚度的极差不是最大，即非影响最大的因素。对顶板位移、底板位移、两侧位移和x方向水平应力来讲，喷射混凝土厚度取150，100，150，100 mm最佳。因此，对5个指标进行综合考虑，结合经济性原则，喷射混凝土厚度取100 mm最佳。（3）碹体厚度显著影响两侧位移和x方向水平应力的结果。极差分析结果表明，碹体厚度对两侧位移和x方向水平应力的极差最大，为影响最大的因素，在该指标下碹体厚度都以250 mm为最佳。对顶板位移、底板位移和垂直应力来讲，碹体厚度的极差都不是最大，即非影响最大的因素，在该指标下碹体厚度同样以250 mm为最佳，即碹体厚度确定为250 mm。

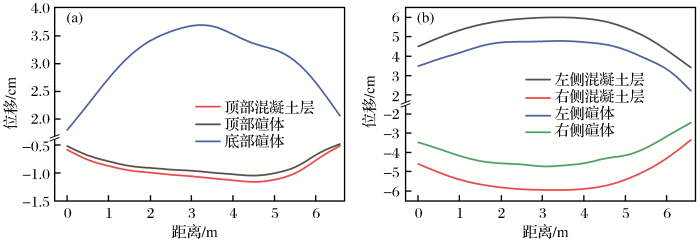

通过综合考虑各因素对各指标的影响，获得了极差分析的最佳支护方案：锚杆长度为2.8 m，喷射混凝土厚度为100 mm，碹体厚度为250 mm。由图5可以发现，巷道顶底板压应力集中现象得到缓解，压应力大小降低到4~6 MPa，支护体有效地缓解了顶底板应力集中现象。由顶底板位移曲线图（图6）和断层处支护体位移曲线图（图7）可知，巷道变形主要发生在开挖后、支护前。支护前底板发生的位移约为5 cm，支护后持续增长至7 cm左右，底板支护体发生变形，位移大小约为3 cm。巷道顶板下沉最大值为2.42 cm，两壁位移最大值在7 cm左右，均出现在支护与岩层相接处。进一步分析图7发现，支护后巷道变形继续发生，但总位移量得到了有效控制，变形趋势得到极大的减缓。

图6

新窗口打开| 下载原图ZIP| 生成PPT

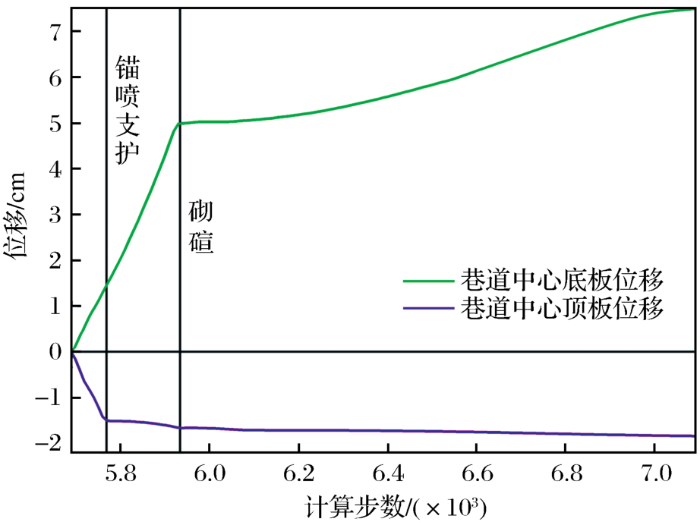

图6 断层处巷道中心顶底板位移图

Fig.6 Displacement map of the center and floor of the roadway at the fault

图7

新窗口打开| 下载原图ZIP| 生成PPT

图7 最优方案断层处支护体位移图

（a）断层处支护体z方向位移（正/负向位移为底部上鼓/顶部下沉位移）；（b）断层处支护体x方向位移（正/负向位移为左/右侧位移）

Fig.7 Displacement diagram of support body at fault in optimal scheme

3 结论

（1）以挑水河磷矿过断层软破段的巷道工程为研究对象，运用正交试验方法设计了多参数的支护方案，建立了FLAC^3D数值模型。

（2）通过正交试验的结果极差分析获得了不同因素对结果的影响程度，结果表明对顶底板位移、垂直应力、巷道两侧位移和x方向水平应力大小的主要影响因素分别是锚杆长度、喷射混凝土厚度、碹体厚度和碹体厚度，合理地选择其支护参数的大小，有利于改善支护的效果。

（3）正交极差分析确定了最优的支护方案：锚杆长度为2.8 m，喷射混凝土厚度为100 mm，碹体厚度为250 mm。数值模拟进一步验证了该参数下的支护效果有利于改善过断层软破段的工程稳定性。

（4）研究成果为该矿巷道开挖支护提供了技术参考，同时对具有类似地质条件的金属矿床具有良好的示范意义。
