夏甸金矿床是产于胶东地区招远—平度断裂带中段的大型金矿床，深部尚有较大的金矿找矿潜力。招平、三山岛和焦家断裂带是胶东著名的三大控矿、容矿构造带，这三大断裂带已累计查明金金属量4 000余吨（李洪奎等，2016，2019）。胶东地区巨量金的成矿聚集效应吸引了众多地质科学研究者的关注，前人从成矿大地构造环境、动力学背景、成矿条件、成矿作用和成矿物质来源等多维度对胶东地区金矿进行了探讨（邓军等，1999；毛景文等，2003；李洪奎等，2011，2013，2016，，2017，2019；宋明春等，2015，2018；陈衍景等，2004；翟明国等，2001；李俊健等，2011；刘连登等，2002），丰富和提高了胶东金矿的研究程度。

国内外学者研究指出，胶东金矿的形成与克拉通破坏和中生代强烈的构造—岩浆事件有关（李洪奎等，2016，2019；于学峰等，2012；杨立强等，2014；Li et al.，2014；邓军等，2006； Goldfarb et al.，2013；Peccerillo et al.，2004）。对于金成矿物质的来源，研究人员试图通过岩石、矿物、矿石地球化学、矿物成因学、同位素构成和包裹体等保存的成矿地质环境的各种地球化学信息揭示相关成矿作用过程（毛景文等，2005；范宏瑞等，2005）。研究人员从矿床地质、矿床地球化学、矿物学、岩石地球化学（李逸凡等，2014；吴迪，2016；于昆等，2014）、流体包裹体（穆太升等，2001）及成因矿物学（陈光远等，1987；陈辉等，2018；李胜荣，2012；王枫，2012）等方面对胶东地区典型金矿床（焦家、三山岛、玲珑、大尹格庄和夏甸金矿床等）进行了大量研究，阐述了胶东金矿的成矿特征，认为夏甸金矿中Au、Ag、W和Cu等元素具有强烈的富集，而Bi、Mo、As、Pb和Zn等元素富集程度相对较低，矿床中S同位素组成与基底岩系、壳源型花岗岩中的S同位素组成相似，铅为古老的异常铅，δ³⁴S值范围为+4.2‰~+10.9‰。但这些成果大多是针对浅表金矿体的研究，而对于深部金矿体的包裹体和同位素研究相对较少。

本文以山东招远夏甸金矿床深部-740~-820 m的金矿石中包裹体和稳定同位素为研究对象，通过对夏甸金矿床赋矿断裂带——招平断裂带中蚀变花岗碎裂岩和矿石等包裹体以及S、H、O同位素进行研究，探讨夏甸金矿床在形成过程中金矿成矿流体的组成、性质和金属矿物沉淀的温度、压力、氧化—还原条件等，进而探讨成矿物质来源，为夏甸金矿床成因探讨提供地球化学资料支撑。

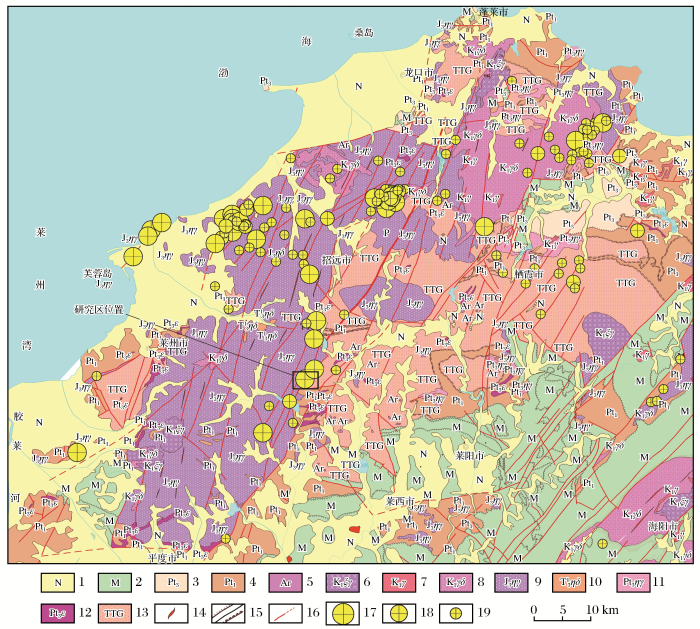

招远夏甸金矿床产于胶西北金矿集中区内，大地构造位置处于华北板块东南缘胶北地块之胶北隆起之招远—平度断裂带中段（图1）。区内出露地层有太古宇、古元古界、新元古界、中生界和新生界，岩浆岩为太古宙TTG质花岗岩、古元古代中基性侵入岩、新元古代二长花岗岩、三叠纪花岗岩、中侏罗世文登花岗岩、晚侏罗世斑状二长花岗岩、早白垩世郭家岭花岗闪长岩和伟德山花岗岩以及中生代中酸性岩脉，其中中生代花岗岩与金矿关系密切。区内NNE向和NE向断裂十分发育，其次为NW向和EW向断裂。前寒武纪变质地层及变质变形的侵入岩类构成该地区的结晶基底，中、新生代盖层及侵入岩组成的二元结构是该区主要表层结构特征，克拉通破坏、地壳减薄及强烈构造岩浆活动是胶东地区金矿成矿的主要地质背景（李洪奎等，2016，2019）。

夏甸金矿床赋存于招远—平度断裂带（简称招平断裂）中段强烈蚀变的花岗质碎裂岩和英云闪长质碎裂岩中，赋矿岩石以蚀变的花岗质碎裂岩为主。招平断裂带是沿着玲珑花岗岩与胶东基底岩系的接触带经多期次构造叠加而产生发展起来的一组断裂组合（林文蔚等，2000；李逸凡等，2019），总体走向14°（走向在5°~50°之间），倾向SE，倾角为21°~58°，被近EW向和NW向后期构造错断。带内岩性主要为花岗质碎裂岩和绢英岩化碎裂岩，其次为断层泥和角砾岩，偶见少量糜棱岩和压性构造透镜体，以压扭性为主，并有多期不同力学性质显示。碎裂岩在带内广泛发育并连续成带，通常以挤压形成的断层泥为主裂面的发育标志，以此向两侧，其带内岩石的碎裂程度、蚀变强度和矿化程度逐渐降低。主裂面上盘向外依次为碎粒岩带→碎裂岩带→胶东岩群斜长角闪岩；主裂面下盘向外依次为糜棱岩带→碎粒岩带→碎裂岩带→碎裂状岩带→节理密集带→正常二长花岗岩。主裂面下盘发育的黄铁绢英岩化碎裂岩和黄铁绢英岩化花岗质碎裂岩是金矿体的赋存场所，在断裂带拐弯处和倾角由陡变缓处易形成富矿体或大矿体。夏甸金矿产于招平断裂带内黄铁绢英岩中，黄铁矿化、黄铁绢英岩化和硅化是其主要蚀变类型（马伟东等，2015；李逸凡等，2019）并构成矿体。

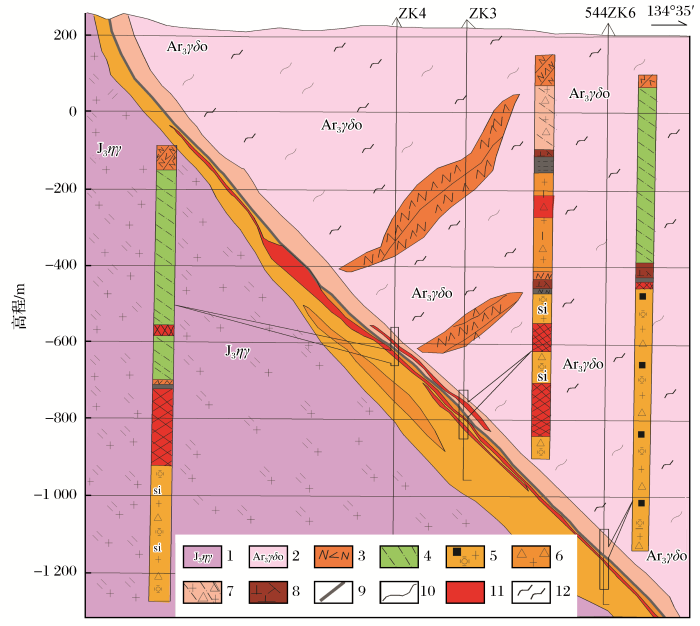

矿区范围内共圈定Ⅰ、Ⅱ、Ⅴ和Ⅶ等矿体群，大小矿体28个，矿化类型为黄铁绢英岩化碎裂岩、黄铁绢英岩和多金属硫化物石英脉。矿体无论在走向还是倾向上均具有舒缓波状的分支复合和膨胀尖灭再现等特征（图2）。黄铁绢英岩和黄铁绢英岩化花岗质碎裂岩构成矿体，亦有赋存在碎裂花岗岩中的细网脉状矿体。单矿体长40~720 m，倾斜延深354~1 200 m，厚度为0.56~10.50 m，具特大型金矿床规模。矿石类型为含黄铁绢英岩化碎裂岩型。根据矿石建造、构造演化特点和矿石矿物成分、结构构造等特点，将夏甸金矿成矿过程划分为石英（Ⅰ）、石英—黄铁矿（Ⅱ）、多金属硫化物（Ⅲ）和石英—碳酸盐岩（Ⅳ）4个成矿阶段。

夏甸金矿床-740~-820 m中段的Ⅶ号矿体以黄铁绢英岩型金矿化为主要特点，严格受招平主断裂控制。黄铁绢英岩型金矿化的矿石为浸染状含金黄铁绢英岩，呈灰—灰绿色，自形—半自形粒状结构，块状构造，与上部金矿体相比，该类矿石含黄铁矿较少且矿化类型单一，典型矿物组合为黄铁矿+石英+绢云母，浸染状构造，说明随着深度的增加，矿体矿化类型趋于简单。

本文研究所采集的样品为夏甸金矿床-740~ -820 m中段Ⅶ号矿体的金矿石，岩性分别为黄铁绢英岩、黄铁矿石英脉和黄铁矿化网脉状石英脉，对矿样进行了流体包裹体显微测温和成分分析。矿样制作流程为：选择有代表意义的标本经初加工粘片后，进行粗磨—细磨—精磨—抛光成包裹体双面抛光片，所挑选单矿物石英和黄铁矿颗粒纯度高，不含连生体和杂质矿物，对于个别含有不同期次石英的样品，对透明石英和灰白色石英分别进行了挑选和分类，单矿物样品的纯度均不低于98％，所挑选的测试样品质量均大于100 mg。

样品分析由核工业北京地质研究院分析测试研究中心完成。流体包裹体测试仪器为Linkam THMS600型冷热台，测试依据为《矿物流体包裹体温度的测定》（EJ/T1105-1999），测试外部环境温度为26 ℃，湿度为50%；样品编号为7035。包裹体成分采用LABHR-VIS LabRAM HR800型仪器分析，测试外部环境温度为25 ℃，湿度为50%，Yag晶体倍频固体激光器，波长为532 μm，扫描范围为100~4 200 cm^{- 1}。

为了使所测的包裹体具有代表性，在确定主矿物成矿期次和生长关系后，对主矿物中的包裹体进行观察，选择具代表性的包裹体进行鉴定和测量。

夏甸金矿区矿石主要为黄铁矿化脉石英和黄铁绢英岩。

（1）黄铁矿化脉石英：石英脉内包裹体较为发育，成群成带分布，且以成群分布为主。包裹体个体较小，尺寸大小主要集中在3~10 μm之间。以无色透明状的纯液体包裹体占比最多，其次为无色—灰色富液相包裹体，无色—浅灰色H₂O-CO₂三相包裹体与含无色透明子矿物的三相包裹体占比则较少［图3（a）、3（b）］。黄铁矿化脉内包裹体较为发育，以成群分布为主，其次为带状分布，包裹体大小主要集中在4~13 μm之间，以纯液体无色透明者为主，富液体无色—灰色者次之，含较少量的灰色—深灰色富气体、纯气体包裹体。

（2）黄铁绢英岩：黄铁绢英岩内包裹体较为发育，成群成带分布且多以成群出现。以无色透明的纯液体包裹体为主，其次为无色—灰色富液体包裹体，无色—浅灰色的H₂O-CO₂三相包裹体和呈深灰色的纯气体包裹体发育少，仅局部出现［图3（c）、3（d）］。包裹体大小主要集中在5~11 μm之间，个体较小。

本次研究共发现5类包裹体，均产于石英中。

（1）液相包裹体（Ⅰ型）：此类包裹体占比较多，气液比在10%~45%之间，主要集中在10%~15%之间。在石英脉内包裹体较为发育，成群成带分布，以成群分布为主。包裹体大小主要集中在5~15 μm之间，主体为无色透明纯液体包裹体，其次为无色—灰色的富液体包裹体，无色—浅灰色的H₂O-CO₂三相包裹体较少。

（2）二相液体包裹体（Ⅱ型）：此类包裹体占比较少，气液比在45%~66%之间，主要集中在50%~60%之间。

（3）H₂O-CO₂三相包裹体（Ⅲ型）：在本次研究中有较多的Ⅲ型H₂O-CO₂三相包裹体，主要为VCO2→LCO2相态和LCO2→LH2O相态，气液比为30%~90%，主要集中在60%~90%之间；CO₂相比一般为10%~30%，多集中在25%~30%之间。H₂O-CO₂三相包裹体呈无色—浅灰色状，与深灰色纯气体包裹体共存，在其周围常有无色透明的纯液体包裹体分布。

（4）气体包裹体（Ⅳ型）：属于较常见的包裹体类型，气液比大于50%，有时甚至达90%，常沿愈合的裂隙成群分布，且常与含子矿物的包裹体共存，或者单独成行成群产出。呈灰色—深灰色的富气体包裹体和呈深灰色的纯气体包裹体是该类包裹体的发育特征，有时只含气相和液相，有时在气相中含有子矿物相，但都均一到气相包裹体范畴。

（5）含子矿物包裹体（Ⅴ型）：这类包裹体较少见，多在富液体包裹体或富气体包裹体中存在，由气相、液相和子矿物组成，子矿物为岩盐等或未知矿物。

流体包裹体和热液蚀变矿物记录了深部流体温度与流体组分信息，代表了成矿时液体的理化条件。夏甸金矿区流体包裹体显微测温、盐度和压力统计结果列于表1。

夏甸金矿包裹体类型以富液体包裹体占主体，其次为富气体包裹体，其形态规则；少部分为H₂O-CO₂三相包裹体，形态亦规则；少量为含子矿物三相包裹体或三相包裹体。包裹体大小一般为（3×5）μm~（6×14）μm，多集中在4 μm×6 μm，其气液相比一般为10%~15%，部分达30%~60%，高者可达70%~80%，其均一相态95%为液相，含CO₂水溶液包裹体升温后通常CO₂相逐渐缩小而完全均一为水溶液相，少量因CO₂相膨胀而水溶液相消失达到完全均一。

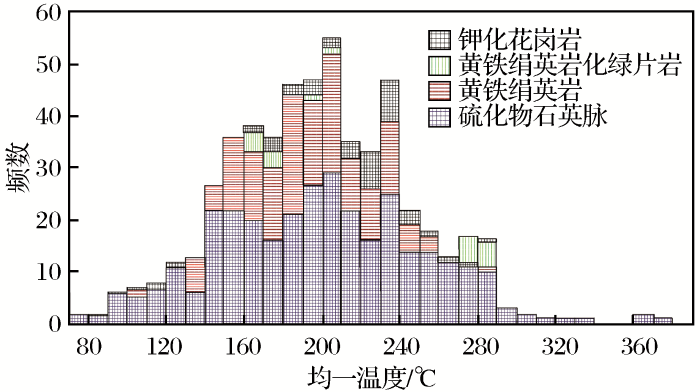

（1）均一温度：夏甸金矿床流体包裹体的均一温度大多介于90~298 ℃之间，主要分布在140~280 ℃之间，其算术平均均一温度为200 ℃。从不同矿化岩石类型（图4）来看，无论是含金多金属硫化物石英脉，还是黄铁绢英岩，成矿的均一温度均在120~290 ℃之间，主要变化范围集中在140~240 ℃之间，算术平均均一温度为200 ℃，这应是成矿的主期温度。当然在不同的构造流体物理化学环境中，温度的降低对流体状态和演化有着重要的控制作用。

不同成矿阶段的温度变化（表1）显示：第Ⅱ成矿阶段113个测温数据的加权平均值为223 ℃，而第Ⅲ成矿阶段204个测温数据的加权平均值为189 ℃，说明随着成矿阶段的推进金质沉淀成矿的温度是逐渐下降的，这与夏甸金矿的实际成矿阶段的划分相一致。

根据前人对夏甸金矿成矿阶段温度的研究结果（吴迪，2016；于昆等，2014；李士先等，2007），结合本次研究成果得出，从成矿作用早期到晚期，温度是逐渐下降的，第Ⅰ阶段成矿温度一般为240~380 ℃，第Ⅱ阶段成矿温度一般为210~240 ℃，第Ⅲ阶段成矿温度一般为140~210 ℃，第Ⅳ阶段也就是晚期阶段成矿温度一般为90~140 ℃。

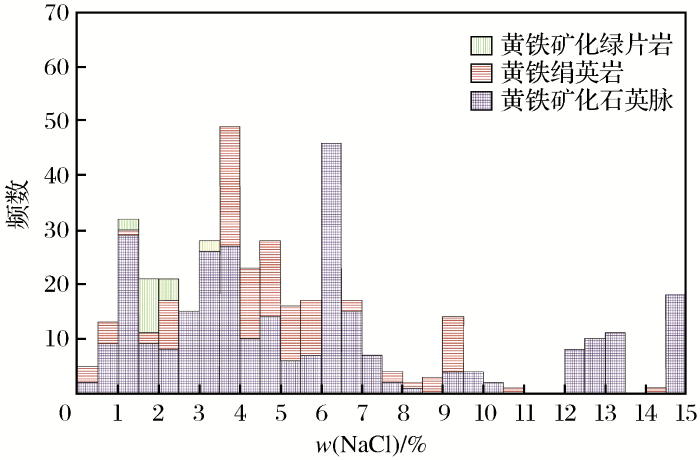

（2）盐度：盐度由核工业北京地质研究院分析测试研究中心在流体包裹体显微测温检测报告中给出，未提交原始测试数据，本文直接引用其测试结果。夏甸金矿包裹体的盐度［w（NaCl）］介于0.5%~15.0%之间，主要分布在1.0%~7.0%之间（图5）。含金黄铁矿化（多金属硫化物）石英脉中包裹体盐度具有贯通性，即从低到高均有显示，说明尽管盐度是同一个数量级变量，但随着成矿作用从早期到晚期，含金黄铁矿化（多金属硫化物）石英脉金质的沉淀作用始终是发生的，黄铁矿和石英是与金矿化关系最密切的矿物之一，也是研究金质沉淀最重要的载体矿物。黄铁绢英岩中包裹体盐度含量变化范围为0.5%~11.0%，且集中在3.5%~6.5%之间，说明与金质沉淀有关的黄铁绢英岩化的盐度是中低盐度，低盐度更有利于金质的沉淀析出。在夏甸金矿中，由于花岗岩化交代荆山群而残留的角闪质岩石经构造作用后形成角闪片岩和角闪糜棱岩，而后经矿化蚀变形成黄铁矿化绿片岩金矿石，说明角闪质岩石较花岗质岩石更不易交代蚀变，因而其盐度集中在较低的盐度区间（1.0%~3.5%），显示一种后期或晚阶段的矿化蚀变现象。

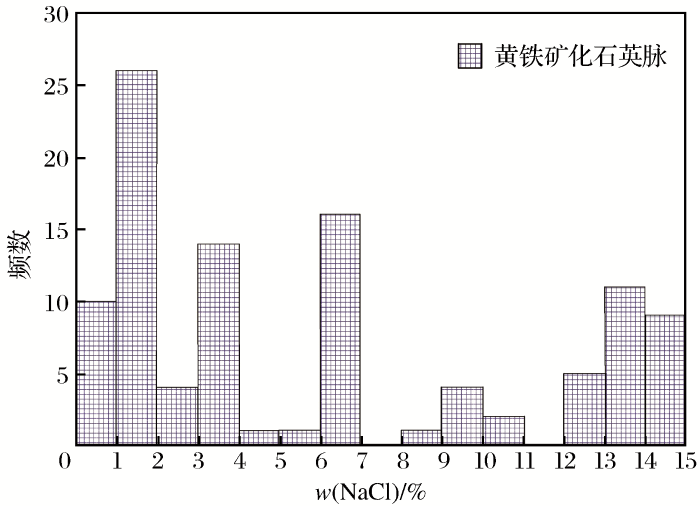

夏甸金矿床含金黄铁矿化（多金属硫化物）石英脉流体包裹体的盐度大多介于0.5%~15.0%之间（图6），有3个间断分布区，分别为0.5%~8.0%、8.5%~11.0%和12%~15%，其频数比为71∶9∶20，可能代表了中低盐度、中等盐度和中高盐度3个盐度变化区间，间接反映了成矿阶段与不同盐度的内在联系。

不同成矿阶段的盐度值是不同的。根据表1的数据统计结果，第Ⅱ成矿阶段113个盐度数据的加权平均值为5.75%，而第Ⅲ成矿阶段204个盐度数据的加权平均值为5.34%，说明随着盐度的降低，金质的沉淀速度加快，因为在夏甸金矿中第Ⅲ成矿阶段的矿石含金更高。

（3）压力：对于不均一捕获的包裹体所反映的成矿流体是利用CO₂气、液相和H₂O三相包裹体温度压力进行估算的，如测得Th H₂O-CO₂的温度为342 ℃、Th CO₂温度为31.1 ℃，并由此获得不同的密度，获得这2个包裹体的等容线相交点即为H₂O-CO₂三相包裹体的压力值。夏甸金矿床成矿时的压力介于61~541 MPa之间，平均压力为321.5 MPa。就岩（矿）石而言，钾化花岗岩包裹体测试成矿压力变化范围为235~438 MPa，平均压力为344 MPa，与黄铁矿化石英脉和黄铁绢英岩包裹体测试压力相比为最大（表2）。黄铁矿化石英脉（含富硫化物石英脉）和黄铁绢英岩包裹体测试成矿压力变化范围为65~452 MPa，平均压力为234 MPa，基本代表了成矿时的压力。黄铁绢英岩包裹体测试成矿压力变化范围为65~541 MPa，平均压力为293 MPa，与黄铁矿化石英脉和钾化花岗岩包裹体测试压力相比，尽管其压力平均值较低，但其变化范围最大且包括了所测压力的最大值和最小值，说明黄铁绢英岩蚀变过程的压力是最宽泛的，或者说黄铁绢英岩化从高压到低压均能发生。结合均一温度测量结果中其温度变化范围也是最宽泛的这一事实可知，黄铁绢英岩化蚀变从高温高压到低温低压是全过程发生的，这也很好地解释了无论蚀变岩型金矿还是石英脉型金矿甚至是富硫化物石英脉型和滑脱型金矿，都普遍发生黄铁绢英岩化，因为这种蚀变对温度压力的适应范围非常广泛。

通过对比上述不同岩矿石类型的形成压力可知，钾化花岗岩形成的压力最大，黄铁矿化石英脉次之，黄铁绢英岩最小，说明成矿物质是从压力较高的区域围岩向压力较低的断裂蚀变带运移的，同时也说明黄铁绢英岩化过程是在较为开放的体系中进行的。

不同成矿阶段的压力有所不同，尽管本次测量的数据量较少（第Ⅱ成矿阶段17个，第Ⅲ成矿阶段7个），但数据反映出的趋势是明显的。根据数据统计结果，第Ⅱ成矿阶段17个样品的平均压力为298 MPa，而第Ⅲ成矿阶段7个样品的平均压力为264 MPa，说明随着成矿阶段的推进，压力是逐渐降低的。

研究区内包裹体类型主要有LCO2、LCO2+L和LCO2+H2O+L等，偶有G+L型包裹体，尤其是以LCO2+L相包裹体居多，这种多相包裹体共存，反映了胶东地区破碎带蚀变岩型金矿的成矿作用经历了流体不混溶的过程。

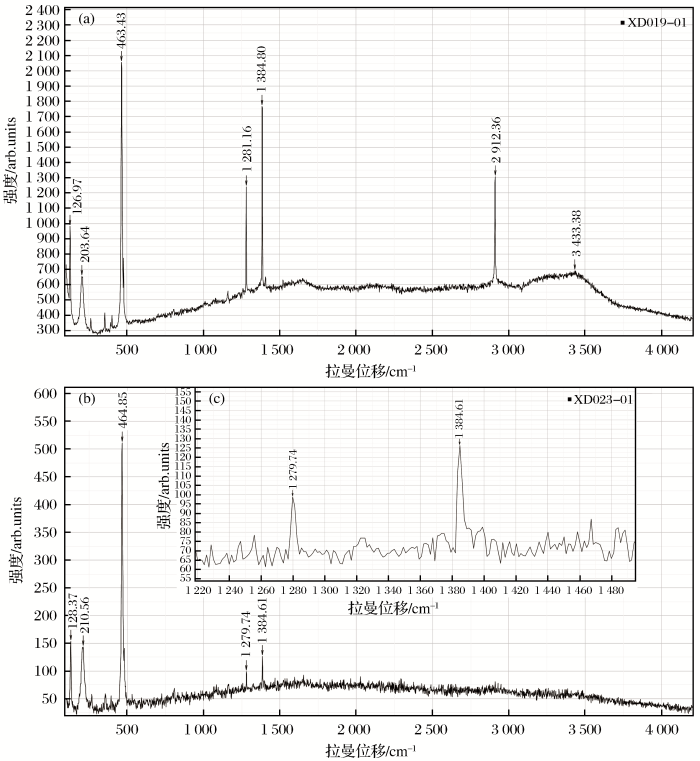

包裹体的物质成分主要是CO₂、CH₄和H₂O，且以CO₂和H₂O占比最多（图7），含少量CH₄和子矿物包裹体。对于CH₄的存在，是成矿期热液原生形成的还是在热液运移过程中从地壳围岩中带入的，尚有待进一步研究。

在夏甸金矿Ⅶ号矿体金矿石中选取了9件石英样品和10件黄铁矿样品进行H、O、S同位素测试。采用一碎二挑三分析的程序进行。首先把石英、黄铁矿和方铅矿样品破碎至0.42 mm粒径，然后在双目镜下挑选石英和黄铁矿单矿物，最后将挑选好的石英和黄铁矿单矿物在核工业北京地质研究院分析测试研究中心进行稳定同位素测试。具体试验过程及方法详见文献（刘玄等，2011），分析结果列于表3和表4中。

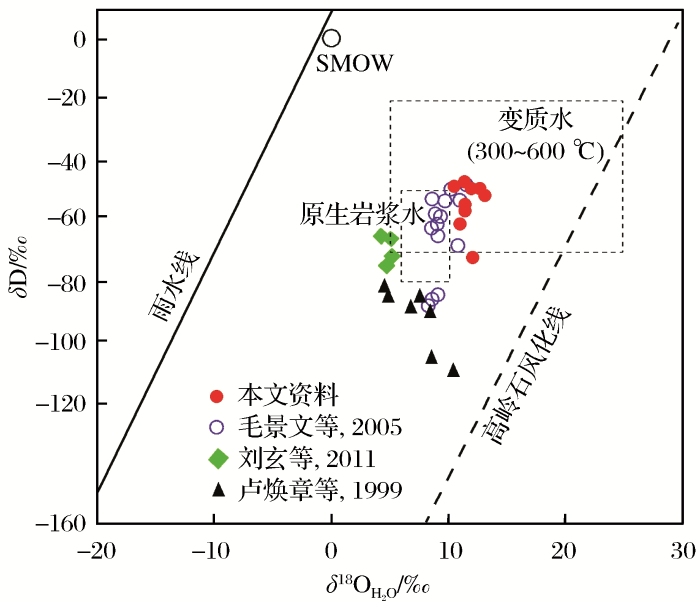

夏甸金矿区Ⅶ号矿体金矿石中的石英具有非常接近的δD_矿物值，其变化范围为-102‰~-129‰，换算后的δDH2O值的变化范围为-46.22‰~ -73.22‰，δOH2O值变化范围也较窄，为10.4‰~12.4‰。本文样品投点位置紧邻原生岩浆水的右侧，多在变质水范围内，有一个样品投点既不在变质水又不在岩浆水范围内，但更靠近变质水。在本次H、O同位素测试的基础上，收集了卢焕章等（1999）、毛景文等（2005）和刘玄等（2011）的H、O同位素测试数据（这些数据相互之间比较接近），一起展示在δD-δ¹⁸OH2O图解（图8）上。

由图8可知，毛景文等（2005）的数据点主要投在原生岩浆水范围内靠近变质水线的位置；刘玄等（2011）的数据点主要投在原生岩浆水和变质水线的外侧，呈现向大气降水演化的趋势；卢焕章等（1999）的数据点主要投在原生岩浆水的下方，所有投点数据主要围绕原生岩浆水的区间范围波动；夏甸金矿成矿流体在成矿期显示为岩浆水外侧的变质水范围，可能与岩浆交代变质基底岩系有关，但总体分布在岩浆水边界附近。结合前人资料分析，夏甸金矿成矿期是由变质岩交代而成的岩浆水，成矿后期向高岭石风化线和雨水线演化，后期有大气降水参与进来的趋势。

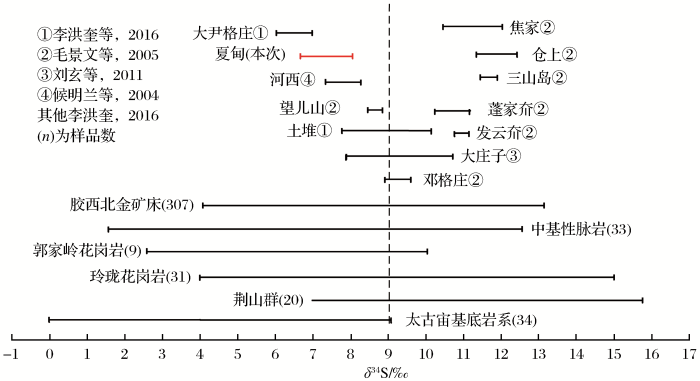

夏甸金矿床黄铁矿δ³⁴S_V-CDT值集中在+6‰~ +8.1‰之间，变化范围较窄。毛景文等（2005）发表的δ³⁴S数据如下：三山岛金矿床（3个样品）介于 +11.2‰~+11.9‰、仓上金矿床（4个样品）介于 +11.7‰~+12.5‰、焦家金矿床（5个样品）介于 +10.1‰~+12.29‰、望儿山金矿床（5个样品）介于 +8.5‰~+8.9‰、邓格庄金矿床（4个样品）介于 +8.8‰~+9.6‰、蓬家夼金矿床（5个样品）介于 +9.9‰~+11.3‰、发云夼金矿床（5个样品）介于 +10.7‰~+11.1‰。刘玄等（2011）研究得到大庄子金矿床（6个样品）δ³⁴S值介于+7.9‰~+11.3‰。侯明兰等（2004）研究得到河西金矿床（5个样品）δ³⁴S值介于+7.5‰~+8.5‰。张连昌等（2001）发表的δ³⁴S数据如下：玲珑花岗岩（12个样品）介于+6.1‰~ +10.1‰、胶东岩群（5个样品）介于+7.2‰~+7.6‰。这与前人（李洪奎等，2016；王义文等，2002）对胶东地区金矿床S同位素组成以变异小和富集³⁴S为特征的研究结果相一致，说明胶东金矿中黄铁矿的S同位素组成具有相似性（图9），以富集重硫为特征。

夏甸金矿床属于典型的蚀变岩型金矿，在井下不易区分成矿前脉体。本次工作所采样品代表主成矿期（Ⅱ+Ⅲ阶段）的黄铁绢英岩石英多金属细（网）脉状，只有一个样品的石英碳酸盐与多金属硫化物石英脉共存，代表Ⅲ+Ⅴ阶段成矿，因此乳白色石英中的次生包裹体代表了主成矿期（Ⅱ+Ⅲ阶段）和成矿后（Ⅲ+Ⅴ阶段）流体。

包裹体中的物质成分是相关地质过程的密码（卢焕章等，2004），反映了成矿流体地球化学信息，为研究成矿物质的流体提供了依据。夏甸金矿床内包裹体类型以富液相包裹体为主，其次为富气相包裹体及少部分H₂O-CO₂三相包裹体，其形态规则，偶见含子矿物三相包裹体。包裹体大小一般在（3×5）μm~（6×14）μm之间，多集中在4 μm×6 μm，其气液相比一般为10%~15%，部分达30%~60%，高者可达70%~80%。其均一相态95%为液相，VCO2→LCO2和LCO2→LH2O相态占比较少。根据拉曼分析结果，包裹体的化学成分以CO₂为主，其次有CH₄和H₂O。据研究，热液金属矿床同一包裹体组合中，分别均一为液相和气相（或水溶液和CO₂相）的2个端元的均一温度为最低，且温度值相近，是流体发生相分离而导致（卢焕章等，2004）。夏甸金矿石英脉中包裹体是流体成矿期的体现，所发育的富CO₂、纯CO₂和富H₂O包裹体代表了成矿流体的性质。富CO₂和富H₂O包裹体具有非常接近的均一温度，镜下观察常见富CO₂和富H₂O包裹体共生，说明CO₂/CO₂+H₂O不混溶体系构成了夏甸金矿成矿期流体特征，含有较多的两相和三相H₂O-CO₂包裹体，它们是发生相分离作用后通过不均一捕获形成的，分别代表共存的富CO₂贫H₂O相和富H₂O贫CO₂相2个端元组分。对于不混溶体系，包裹体2个端元的均一温度等于捕获温度（卢焕章等，2004），夏甸金矿床流体包裹体的均一温度大多介于72~342 ℃之间，主要分布在140～280 ℃之间，其算术平均均一温度为200 ℃，主成矿期的成矿温度为140~280 ℃，盐度为0.5%~10.0%，属于低中盐度（图5），压力为65~452 MPa，平均压力为234 MPa。沈昆等（2000）对夏甸金矿北部产于同一构造带上的大尹格庄金矿床流体包裹体的研究表明，绢英岩化阶段石英中的H₂O-CO₂-NaCl包裹体捕获温度为280~300 ℃，捕获压力大于等于150 MPa；而金—黄铜矿、金—多金属硫化物的沉淀温度为180~250 ℃，压力变化范围为24~115 MPa。范宏瑞等（2005）认为胶东金矿主成矿期流体为低盐度的CO₂+H₂O±CH₄体系，成矿温度为170~335 ℃，压力为70~250 MPa，这与本次对夏甸金矿主成矿期流体特征的研究结论基本相近。

夏甸金矿床是产于招远—平度断裂带下盘、沿着玲珑花岗岩与胶东基底岩系接触带分布的大型金矿床，前人主要利用H、O同位素、包裹体及微量元素地球化学等进行成矿流体来源判别并对其进行了论述（吴迪，2016；穆太升等，2001）。本次夏甸金矿矿石中的石英δDH2O值（-46.22‰~-73.22‰）和δDH2O值（10.4‰~12.4‰）变化范围都非常窄，投点数据主要围绕原生岩浆水的区间范围波动，反映了多源流体来源的特征，指示夏甸金矿成矿期成矿流体主要为岩浆水。夏甸金矿床黄铁矿δ³⁴S_V-CDT值集中在+6.0‰~+8.1‰范围内，变化范围较窄，结合图9可以看出：胶东金矿床δ³⁴S值集中在+4.1‰~ +13.1‰范围内，以富集重硫为特征。与金矿关系密切的花岗岩中也以富集重硫为特征，这与金矿床的S同位素组成具有相似性。玲珑花岗岩的δ³⁴S值为+3.9‰~+10.2‰，郭家岭花岗闪长岩的δ³⁴S值为+2.6‰~+10.1‰，昆嵛山花岗闪长岩—二长花岗岩的δ³⁴S值为+8.5‰~+14.9‰，中基性脉岩δ³⁴S值为+1.50‰~+12.55‰，荆山群变质岩系δ³⁴S值为+7.0‰~+15.0‰，胶东太古宙变质岩系δ³⁴S值为+0.0‰~+9.3‰（李洪奎等，2016，2019）。由于S同位素组成变化范围较窄并位于基底岩系的S同位素变化范围内，故得出金矿床中硫主要来自深部幔源（毛景文，2005）和胶东岩群（李士先等，2007）的不同认识。

胶东地区金矿中S同位素组成受其产出的地质构造环境相制约，矿床和围岩中δ³⁴S值均以富集重硫为特征，与典型的深源硫或岩浆来源硫有显著差别。考虑到胶东金矿的产出环境与玲珑交代—重熔型花岗岩关系密切，而玲珑花岗岩是原地、半原地交代重熔胶东基底岩系（包括胶东岩群、太古宙TTG、荆山群和粉子山群等）的产物，从基底岩系、花岗岩到金矿床中S同位素组成的高度一致性来分析，胶东金矿集区矿石中硫的主要来源最可能是交代—重熔岩浆硫并在后期有天水硫的补给。

流体包裹体和稳定同位素对研究成矿物质来源具有一定的指导借鉴作用，但必须与成矿的地质构造环境相结合。H、O同位素证据及前人的研究工作（李洪奎等，2016；李士先等，2007）表明，夏甸金矿成矿流体来自区内大面积广泛发育的重熔型玲珑花岗岩的交代—重熔作用产生的岩浆期后热液水，并在成矿后期有大气降水的加入，硫源主要来自太古宙变质结晶基底的重熔岩浆作用。关于夏甸金矿成矿物质来源问题，笔者认为在中生代克拉通破坏和岩石圈减薄诱发软流圈上涌，并受控于郯庐超壳断裂的共同影响，引发由新太古代胶东岩群、TTG岩系和古元古代荆山群、粉子山群组成的结晶基底发生大规模交代—重熔作用，形成原地—半原地交代重熔S型玲珑花岗岩，岩浆分异出富CO₂的热液流体携带着成矿物质沿玲珑花岗岩与基底岩系形成的构造薄弱带（剪切带）上升、迁移，在招远—平度断裂带较浅部位的氧化—还原界面发生水—岩反应，形成蚀变岩型金矿，而CO₂-H₂O两相不混溶液相的分离是氧化—还原界面发生金矿成矿作用的流体捕获。

（1）夏甸金矿床赋存于招远—平度断裂带中段强烈蚀变的花岗质碎裂岩和英云闪长质碎裂岩中，赋矿岩石以蚀变的花岗质碎裂岩为主，黄铁绢英岩是金的主要载体，成矿作用可划分为4个阶段。

（2）夏甸金矿包裹体类型以富液相包裹体为主，其次为富气相包裹体和H₂O-CO₂三相包裹体，气液相比一般为10%~15%，VCO2→LCO2和LCO2→LH2O相态占比较少，均一温度为72~342 ℃，并集中在140~280 ℃之间，平均为200 ℃。成矿作用从早期到晚期，温度是逐渐下降的，其中，第Ⅰ阶段成矿温度一般为240~380 ℃，第Ⅱ阶段成矿温度一般为210~240 ℃，第Ⅲ阶段成矿温度一般为140~210 ℃，第Ⅳ阶段也就是晚期阶段成矿温度一般为90~140 ℃。盐度［w（NaCl）］为 0.5%~15.0%，集中在1.0%~7.0%之间，第Ⅱ成矿阶段113个盐度数据的加权平均值为5.75%，第Ⅲ成矿阶段204个盐度数据的加权平均值为5.34%，而在夏甸金矿矿石含金更高，说明随着盐度的降低，金质沉淀加快。夏甸金矿成矿压力为65~452 MPa，平均压力为234 MPa，第Ⅱ成矿阶段的平均压力为298 MPa，第Ⅲ成矿阶段的平均压力为264 MPa。总体显示，夏甸金矿成矿温度、盐度和压力随着成矿阶段的推进而逐渐降低，这与基础矿床地质事实相吻合。

（3）成矿流体H、O同位素特征表明，δDH2O平均值为-56.45‰，δOH2O平均值为11.67‰，二者变化范围也较窄。结合前人研究资料，夏甸金矿主成矿期流体主要来自于交代—重熔岩浆作用形成的岩浆水，成矿后混入了一定量的大气降水。S同位素研究表明，成矿流体中硫主要来自于胶东结晶基底岩系。

（4）夏甸金矿床在流体包裹体特征、成矿流体性质、成矿流体来源和矿化机制具有独特性，但是其成矿流体与胶东地区其他矿床相比具有相似的性质和相同的来源，暗示胶东金矿大成因机制的统一性。
