黄金科学技术

QQ群聊


官方微信

  • CN 62-1112/TF　
  • ISSN 1005-2518　
  • 创刊于1988年
高级检索
作者投稿 专家审稿 编辑办公

黄金科学技术, 2021, 29(3): 467-475 doi: 10.11872/j.issn.1005-2518.2021.03.218

采选技术与矿山管理

青海某难浸金矿的工艺矿物学研究

杨波,1,2, 王晓,1,2, 解永刚1, 谢贤2,3

1.昆明学院，云南 昆明 650214

2.金属矿尾矿资源绿色综合利用国家地方联合工程研究中心，云南 昆明 650093

3.昆明理工大学国土资源工程学院，云南 昆明 650093

Study on the Processing Mineralogy of a Refractory Gold Ores from Qinghai Province

YANG Bo,1,2, WANG Xiao,1,2, XIE Yonggang1, XIE Xian2,3

1.Kunming University，Kunming 650214，Yunnan，China

2.National & Local Joint Engineering Research Center for the Green and Comprehensive Utilization of Metallic Tailings Resource，Kunming 650093，Yunnan，China

3.Faculty of Land Resource Engineering，Kunming University of Science and Technology，Kunming 650093，Yunnan，China

通讯作者: 王晓（1986-），女，河北辛集人，博士，讲师，从事稀贵金属选冶方面的研究工作。664094443@qq.com

收稿日期: 2020-12-21   修回日期: 2021-04-08   网络出版日期: 2021-07-14

基金资助: 云南省地方本科高校基础研究联合专项面上项目“杂质元素取代对ZnS晶体结构及界面化学反应性质的影响机制研究”（编号：2019FH001（-091））资助

Received: 2020-12-21   Revised: 2021-04-08   Online: 2021-07-14

作者简介 About authors

杨波（1987-），男，云南弥勒人，博士，讲师，从事资源综合利用与环保方面的研究工作yangbo2018kmu@163.com , E-mail：yangbo2018kmu@163.com

摘要

青海某金矿石中含金5.2×10-6，硫1.82%，砷1.01%，锑0.73%，铁4.19%，实验室直接氰化浸出时金回收率不足50%，属于典型的含砷锑难浸金矿。为查明影响金浸出的矿物学因素，采用X射线衍射仪（XRD）和扫描电镜（SEM-EDS），并结合传统的光学显微镜对该难浸金矿中金的赋存状态及主要载金矿物的嵌布特征进行了研究。结果表明：该矿石中金的赋存状态主要有3种，即可见自然金（明金）、硫化矿物包裹金和脉石矿物包裹金。其中，可见自然金占比较低，仅为42.87%，主要嵌布在辉锑矿、毒砂和石英等矿物颗粒间或裂隙中；硫化矿物包裹金占比为46.83%，主要以显微、次显微金或固溶体的形式赋存于毒砂、辉锑矿和黄铁矿等硫化矿物中；脉石矿物包裹金占比为10.3%，主要以显微、次显微金或微细粒包裹体的形式赋存于石英、长石和方解石等脉石矿物中或矿物颗粒间。由此可知，自然金占比低、硫化矿物包裹金和脉石矿物包裹金含量高是造成氰化浸出时金回收率低的主要原因，工艺矿物学研究结果为该金矿的合理开发利用提供了重要参考。

关键词： 难浸金矿 ; 含砷锑金矿 ; 赋存状态 ; 嵌布特征 ; 工艺矿物学

Abstract

Refractory gold ores resources is widely distributed in the Gansu Province，Qinghai Province and Guizhou Province of China.There is usually a high gold content in these refractory gold ores，but the refractory gold ore contains generally a certain amount of Sb-bearing，As-bearing and C-bearing minerals，which is the important factor effecting the recovery of gold from the refractory gold ores.In recent years，more attention was paid to how to improve the recovery of gold from the refractory.During the development and utilization of the refractory gold ore，the research of mineralogy plays an important role in investigating the occurrence state of gold in ores and the factor effecting the recovery of gold. In addition，mineralogy is still a key parameter to determine the reasonable processing technology. In this paper，the mineralogy of a refractory gold ore from Qinghai Province of China was investigated，which contains Au 5.2×10-6，S 1.82%，As 1.01%，Sb 0.73% and Fe 4.19% respectively. The recovery of gold by the cyanide leaching is less than 50% in laboratory scale.To find the reason for the low recovery of gold by cyanide leaching and the occurrence state of gold and Au-bearing in ores，the processing mineralogy of the refractory ore was investigated by a method combining the X-ray diffraction（XRD） and scanning electron microscope（SEM-EDS） with the optical microscope.Results from the processing mineralogy indicat that there are three occurrence state of gold in this refractory ore，there are the natural gold，the gold enclosed in sulfide minerals and the gold enclosed in gangue minerals.The natural gold with the percentage of 42.87% in total gold is mainly distributed in the interface between stibnite，arsenopyrite and quartz，and the natural gold is easily recovered due to the coarse dissemination particle size.The gold enclosed in sulfide minerals is 46.83% with Au content of 2.43×10-6.In this refractory gold ore，most of gold was enclosed in sulfide minerals such as stibnite，arsenopyrite and pyrite in the formation of microscopic or submicroscopic gold，which is difficult to recovery by cyanide leaching due to the fine dissemination particle size.The gold enclosed in sulfide mineral cannot contact with the leaching reagents，which is the primary reason for the low recovery of gold with the cyanide leaching.In addition，a part of gold in ores with the percentage of 10.3% is distributed in gangue minerals such as quartz，feldspar and calcite in the formation of micro-inclusion.Basis on the study of the occurrence state of gold and the characteristics of the intercalation relationship of the main gold-bearing minerals，the main mineralogical factors affecting the recovery of gold in the ore were discussed.In view of the low proportion of natural gold in the refractory gold ore and the high content of gold encapsulated in sulfide minerals，the reasonable beneficiation process of “rough grinding-centrifugal gravity separation-fine grinding-flotation-floating tail cyanide leaching” was proposed to strengthen the recovery of coarse-grained natural gold and sulfide mineral-coated gold in the ore.Laboratory studies have shown that this process can achieve high-efficiency recovery of gold in the refractory gold mine.The results provide an important reference with the comprehensive utilization of the refractory gold ores.

Keywords： refractory gold ore ; Sb-bearing gold ore ; occurrence state ; embedded characteristics ; processing mineralogy

PDF (3011KB) 元数据 多维度评价 相关文章 导出 EndNote| Ris| Bibtex  收藏本文

本文引用格式

杨波, 王晓, 解永刚, 谢贤. 青海某难浸金矿的工艺矿物学研究[J]. 黄金科学技术, 2021, 29(3): 467-475 doi:10.11872/j.issn.1005-2518.2021.03.218

YANG Bo, WANG Xiao, XIE Yonggang, XIE Xian. Study on the Processing Mineralogy of a Refractory Gold Ores from Qinghai Province[J]. Gold Science and Technology, 2021, 29(3): 467-475 doi:10.11872/j.issn.1005-2518.2021.03.218

黄金是重要的战略性资源，广泛应用于电子信息、新材料及航天航空等高新科技领域。据统计，全世界约90%的黄金来源于含金矿石或伴生矿石。在我国，随着金矿资源的不断开发利用，易处理金矿资源逐年减少，目前大部分矿山处理的是As、Sb、S、C和Cu等杂质元素含量较高的复杂难处理金矿（陈成运，2020；贵琪皓等，2019；任传裕，2020；孙敏等，2020；Wang et al.，2020）。复杂难处理金矿的选冶回收率普遍较低，主要有3个方面的原因：一是矿石中含As、Sb、Cu等元素的矿物及其溶解组分会消耗矿浆中的溶解氧及CN-，造成氰化物浓度降低；二是矿石中金嵌布粒度微细且多被其他矿物包裹，浸出过程中难以与浸出剂和溶解氧形成良好接触，如毒砂和黄铁矿等硫化矿物中常包裹有微细粒的自然金，采用常规的氰化浸出工艺难以回收；三是矿石中的黏土矿物和碳质物等容易吸附矿浆中的金氰络合物，造成“劫金”现象（李骞等，2020；杨波等，2020；孟奇，2015；崔毅琦等，2006a，2006b，2015）。

为了提高金回收率，在氰化浸出前一般都要对难处理金矿进行预处理或预富集。常见的预处理方式主要有加压氧化预处理、焙烧氧化预处理、碱浸预处理和细菌氧化预处理等，预处理方式一般需根据矿石的矿物组成特点及金嵌布特征进行合理选择（Han et al.，2020；梁晓等，2019；胡杨甲等，2018；赵鹤飞等，2018；张伟晓等，2019）。对于硫砷含量较高的难处理金矿，由于直接进行预处理成本相对较高，因此工业上普遍采用重选或浮选的方法预富集后再对金精矿进行预处理（贾玉娟等，2019；Asamoah et al.，2018；吴冰，2020）。如孙言鹏（2018）以甘肃某典型复杂难处理卡林型金矿为研究对象，首先采用“重—浮联合”工艺回收矿石中的主要载金矿物，然后对金精矿进行“焙烧—氰化浸出”处理，最终金的综合回收率可达85.48%，明显高于直接氰化浸出的回收率。

复杂难处理金矿中金的赋存状态及嵌布特征是进行金回收工艺选择的重要依据，因此，对复杂难处理金矿进行详细的工艺矿物学研究，查明影响金回收的主要矿物学因素，对于该类型金矿石的开发利用至关重要。本文以青海某含砷、锑复杂难处理金矿为研究对象，开展金矿石工艺矿物学研究，并探讨影响金回收的主要矿物学因素，以期为该金矿的合理开发利用提供参考。

1 矿石成分分析

1.1 金矿石元素组成

本研究对青海某含砷、锑复杂难处理金矿石进行了化学多元素分析，结果如表1所示。

表1   难处理金矿石化学多元素分析结果

Table 1  Results of chemical multi-element analysis of refractory gold ores

元素含量/%元素含量/%
Au*5.2As1.01
Ag*<5.0Cu<0.005
Sb0.73CaO6.22
S1.82SiO256.62
C2.18Al2O313.22
Fe4.19MgO2.46

注：Au和Ag元素含量单位为×10-6

新窗口打开| 下载CSV


由表1可知，该难处理金矿石中主要有价元素为Au，含量为5.2×10-6，Ag含量较低，暂不具有回收价值。此外，矿石中还含有一定量的Sb、As和C等元素，其中Sb元素含量较高，具有一定的综合回收价值，而As和C元素的存在容易对金的氰化浸出产生影响，含砷矿物会钝化金的阳极溶解过程，并消耗矿浆中的溶解氧，造成金浸出速率减慢（Hu et al.，2020）。

1.2 主要元素物相分析

根据化学多元素分析结果，对矿石中主要元素Sb和C进行了化学物相分析，结果如表2和表3所示。

表2   矿石中锑的赋存状态及分布率

Table 2  Occurrence state and distribution rate of antimony in ores

锑的赋存状态锑含量/%分布率/%
合计0.73100.00
硫化锑0.6487.67
氧化锑0.079.59
其他类型0.022.74

新窗口打开| 下载CSV


表3   矿石中碳的赋存状态及分布率

Table 3  Occurrence state and distribution rate of carbon in ores

碳的赋存状态碳含量/%分布率/%
合计2.18100.0
碳酸盐1.4164.68
有机物碳0.7534.40
石墨碳<0.1-
其他类型<0.1-

新窗口打开| 下载CSV


由表2和表3可知，矿石中锑的赋存状态主要为硫化锑（87.67%）和氧化锑（9.59%），此外还有少量其他形态的锑。其中，硫化锑主要为辉锑矿，其在氰化浸出过程中易发生氧化而消耗矿浆中的溶解氧，造成金浸出率降低。矿石中碳的赋存状态主要为碳酸盐矿物（64.68%）和有机碳质物（34.4%），其中有机碳主要为成矿过程中混入的有机质和一些高分子碳氢化合物混合物，浸出过程中有机物碳易吸附液相中的金氰根络合物，造成劫金现象。

1.3 矿物组成

采用X射线衍射分析仪对该金矿石的矿物组成进行了研究，并对主要矿物的含量进行了XRD半定量分析，结果如图1和表4所示。

图1

新窗口打开| 下载原图ZIP| 生成PPT

图1   矿石的XRD分析结果

Fig.1   XRD analysis results of ores


表4   矿石中主要矿物组成及相对含量

Table 4  Main mineral composition and relative contents in ores

矿物含量/%矿物含量/%
石英51.24黄铁矿1.24
长石6.83辉锑矿0.92
云母23.4毒砂0.83
方解石8.56其他矿物1.36
高岭石5.62合计100.0

新窗口打开| 下载CSV


由图1和表4可知，该金矿石中矿物组成相对简单。其中，脉石矿物含量较高，主要为石英、云母、长石和方解石等；硫化矿物含量相对较低，主要有黄铁矿、辉锑矿和毒砂，在这些硫化矿物中，辉锑矿的含量为0.92%，具有一定的回收利用价值，可考虑在后续选矿过程中加以回收。

2 金赋存状态分析

采用显微镜下观察、人工重砂分析、单矿物化学分析和扫描电镜电子探针成分分析等手段，对该难处理金矿石中金的主要赋存状态进行了研究。

2.1 自然金

该难处理金矿石中部分金以自然金的形式产出，含量为2.23×10-6，分布率为42.87%，典型自然金的嵌布特征如图2所示。

图2

新窗口打开| 下载原图ZIP| 生成PPT

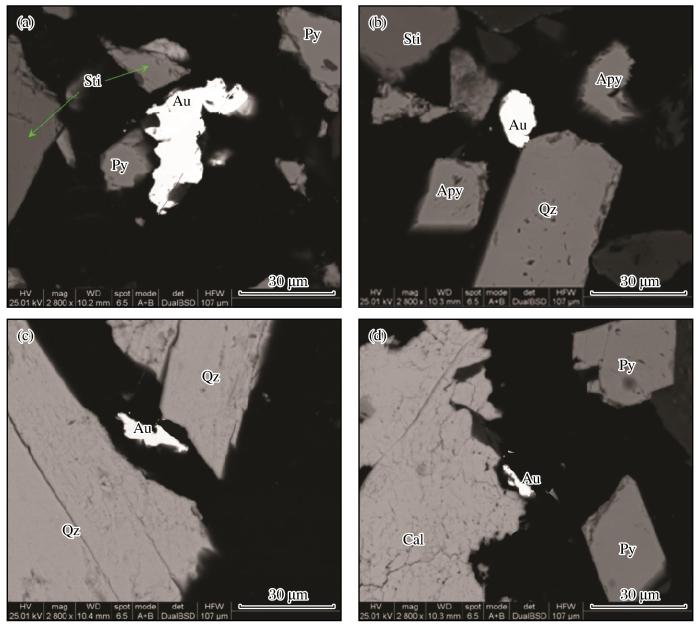

图2   矿石中自然金的典型嵌布特征

（a）自然金嵌布于辉锑矿与黄铁矿颗粒间；（b）自然金嵌布于辉锑矿与毒砂颗粒间；（c）自然金嵌布于石英等脉石矿物的裂隙中；（d）自然金嵌布于方解石与黄铁矿颗粒间Au-自然金；Py-黄铁矿；Sti-辉锑矿；Apy-毒砂；Qz-石英；Cal-方解石

Fig.2   Typical embedded characteristics of natural gold in ores


由图2（a）和图2（b）可以看出，部分自然金以不规则状或粒状嵌布于辉锑矿、黄铁矿和毒砂等硫化矿物颗粒间，嵌布于硫化矿物颗粒间的自然金粒度相对较粗，多数介于0.010~0.070 mm之间。由图2（c）和图2（d）可以看出，部分自然金以脉状或细小的不规则状嵌布于石英和方解石等脉石矿物的裂隙中或颗粒间，嵌布于脉石矿物中的自然金粒度相对较细，多数介于0.050~0.070 mm之间。但总体来看，嵌布于硫化矿物间和脉石矿物间的自然金由于嵌布粒度相对较粗，且没有被其他矿物包裹，氰化浸出时容易回收。然而，由于自然金比重较大，磨矿过程中容易沉积在磨机衬板的间隙中，造成损失，因此可采用尼尔森离心选矿机或Falcon离心机等重选设备优先回收自然金，以减少金在后续磨浮工艺流程中的损失。

2.2 硫化物中金的赋存状态

矿物组成分析结果表明，该难选金矿石中含有少量的黄铁矿、毒砂和辉锑矿等硫化矿物。根据含金矿石的成矿规律，成矿过程中部分金极容易以显微、次显微或固溶体的形式赋存于辉锑矿、毒砂和黄铁矿等硫化矿物中。因此，采用光学显微镜、扫描电镜及电子探针等方法对主要硫化矿物的嵌布特征、微区元素组成及金赋存状态进行了分析。

（1）辉锑矿。该难处理金矿石中辉锑矿的典型嵌布特征及扫描电镜图像如图3所示。辉锑矿主要以自形—半自形颗粒嵌布于石英和方解石等脉石矿物中，嵌布粒度一般介于0.03~0.80 mm之间。部分金以微细粒包裹体的形式包裹于辉锑矿中，金在辉锑矿中的嵌布粒度普遍小于0.001 mm，这部分金由于嵌布微细且形成物理包裹，浸出过程中无法与浸出剂形成良好接触，是造成直接氰化浸出时浸出率过低的原因之一。

图3

新窗口打开| 下载原图ZIP| 生成PPT

图3   矿石中辉锑矿的典型嵌布特征

（a）辉锑矿的光学显微图像；（b）辉锑矿的扫描电镜图像Sti-辉锑矿；Au-自然金

Fig.3   Typical embedded characteristics of stibnite in ores


此外，辉锑矿的电子探针微区成分分析结果表明，金除了以微细粒包裹体的形式包裹于辉锑矿中之外，部分金还以晶格取代和固溶体的形式赋存于辉锑矿中。辉锑矿是矿石中最主要的载金矿物之一，辉锑矿中金的分布率高达24.32%。因此，可通过浮选对这部分辉锑矿进行回收，使金和锑同时在浮选精矿中获得富集。

（2）毒砂。矿石中毒砂的典型嵌布特征及扫描电镜图像如图4所示。

图4

新窗口打开| 下载原图ZIP| 生成PPT

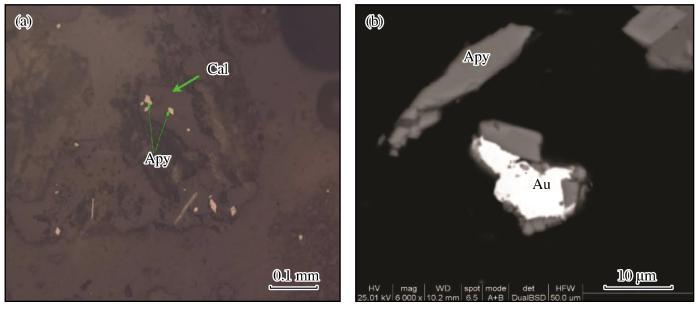

图4   矿石中毒砂的典型嵌布特征

（a）毒砂的光学显微图像；（b）毒砂的扫描电镜图像Cal-方解石；Apy-毒砂；Au-自然金

Fig.4   Typical embedded characteristics of arsenopyrite in ores


由图4可以看出，该难处理金矿中毒砂主要以自形—半自形颗粒浸染状嵌布于方解石和石英等脉石矿物中或矿物颗粒间。毒砂嵌布粒度相对较细，一般介于0.03~0.08 mm之间。从毒砂的扫描电镜照片［图4（b）］可以看出，部分自然金以显微或次显微金的形式包裹于毒砂中，且部分自然金与毒砂交界共生，彼此充分解离较为困难。此外，毒砂的电子探针微区分析结果表明，部分自然金同样以显微、次显微金或固溶体的形式分布于毒砂中，但毒砂中金的含量较辉锑矿低，分布率仅为15.16%。

（3）黄铁矿。黄铁矿是该金矿石中含量较高的硫化矿物，矿石中黄铁矿的典型嵌布特征如图5所示。

图5

新窗口打开| 下载原图ZIP| 生成PPT

图5   矿石中黄铁矿的典型嵌布特征

（a）黄铁矿的光学显微图像；（b）黄铁矿的扫描电镜图像Py-黄铁矿；Sti-辉锑矿；Au-自然金

Fig.5   Typical embedded characteristics of pyrite in ores


从黄铁矿的光学显微照片［图5（a）］可以看出，矿石中黄铁矿主要以半自形—他形粒状嵌布于石英和长石等脉石矿物中。黄铁矿的嵌布粒度相对较粗，多介于0.1~0.3 mm之间，部分黄铁矿与辉锑矿物连生。从黄铁矿的扫描电镜照片［图5（b）］可以看出，部分自然金同样以微细粒包裹体的形式包裹于黄铁矿中，且嵌布粒度相对较细，单体解离较为困难。

此外，黄铁矿的电子探针微区成分分析结果表明，部分金以显微、次显微金或固溶体的形式赋存于黄铁矿中，但与辉锑矿和毒砂相比，黄铁矿中金的含量相对较低，自然金在黄铁矿中的分布率仅为7.35%。

2.3 脉石矿物中金的赋存状态

矿物组成分析结果表明，该难处理金矿中主要脉石矿物为石英、方解石和云母，由于光学显微金分辨率较低，无法观察到自然金在石英和方解石等脉石矿物中的分布情况。因此，采用扫描电镜对自然金在石英和方解石等脉石矿物中的典型嵌布特征进行了研究，结果如图6所示。

图6

新窗口打开| 下载原图ZIP| 生成PPT

图6   脉石矿物中自然金的典型嵌布特征

（a）自然金以微细粒包裹体嵌布于方解石中；（b）自然金嵌布于石英等矿物粒间或边沿Au-自然金；Cal-方解石；Qz-石英

Fig.6   Typical dissemination embedded characteristics of natural-gold in gangue minerals


从图6可以看出，部分自然金以微细粒包裹体的形式嵌布于石英、方解石等脉石矿物中，嵌布粒度范围较宽，通常介于0.001~0.010 mm之间。金在脉石矿物中的分布较为分散，部分铁白云石和褐铁矿中均含有少量的金，脉石矿物中金分布率为10.3%。由于矿石中石英、方解石和白云石等脉石矿物的含量高、金嵌布粒度细且分布较分散，而脉石矿物的比重和可浮性相近，难以通过选矿的方法使脉石矿物中的金获得有效富集。

2.4 影响金回收率的主要因素

通过以上金赋存状态的研究可以发现，影响该难处理金矿中金回收的主要因素有以下几个方面：（1）矿石中2.43×10-6的金以显微金、次显微金或微细粒包裹体的形式赋存于辉锑矿、毒砂和黄铁矿等硫化矿物中，分布率为46.83%，这些载金硫化矿物在矿石中的含量低，嵌布粒度细，单体解离较为困难，浸出过程中该部分包裹金难以与浸出剂和溶解氧形成良好接触，是造成浸出率低的主要原因；（2）矿石中0.54×10-6的金以微细粒包裹体的形式嵌布于石英和方解石等脉石矿物中，分布率为10.3%，金在脉石矿物中的嵌布粒度粗细不均且分布较为分散，通过常规的选矿工艺回收较为困难；（3）矿石中含有一定量的有机碳质物及黏土矿物，会对氰化浸出过程产生不利影响，造成金浸出率的降低及氰化物耗量的增加（邱显扬等，2020；Qin et al.，2021）。

根据上述工艺矿物学研究结果，若要提高金的回收率，需做好2个方面的工作：一是强化辉锑矿、黄铁矿和毒砂等硫化矿物中金的回收；二是减少黏土矿物和有机碳质物对浸出过程的不利影响。辉锑矿、黄铁矿和毒砂等硫化矿物中金嵌布粒度微细，直接氰化浸出难以回收，可通过硫化矿浮选使部分金在硫化矿浮选精矿中获得富集，然后通过对精矿进行预处理后再回收金。脉石矿物中金含量相对较低，脉石矿物含量高且可浮性差，难以使金在脉石矿物中获得富集，可利用氰化物对部分脉石矿物进行选择性溶解，强化金的回收。

因此，根据工艺矿物学研究结果，并结合矿石可选性探索试验结果，确定该难处理金矿合理的选矿工艺流程为“粗磨—离心重选—细磨—浮选—氰化浸出”，粗磨后离心重选主要是为回收矿石中嵌布粒度较粗的自然金，减少自然金在后续磨浮工艺操作中的损失，细磨后浮选主要是为回收矿石中黄铁矿和辉锑矿等含金硫化矿物，浮选后的尾矿再进行氰化浸出，回收部分脉石矿物中包裹的自然金。

3 结论

青海某金矿石含金5.2×10-6，同时含砷1.01%、锑0.73%，直接氰化浸出时浸出率较低，属于典型的含砷锑难浸金矿。为了查明影响金回收的主要矿物学因素，对该金矿石进行了详细的工艺矿物学研究，得到如下结论：

（1）矿石中可见自然金的含量为2.23×10-6，占金总含量的42.87%，可见自然金主要嵌布于辉锑矿、毒砂、石英和方解石等硫化矿物和脉石矿物的裂隙或颗粒间，且嵌布粒度粗细不均，可见自然金占比较低是导致直接氰化浸出时金浸出率较低的主要原因之一。

（2）矿石中2.43×10-6的金以显微、次显微金或固溶体的形式赋存于辉锑矿、毒砂和黄铁矿等硫化矿物中，该部分金占比为46.83%，且主要载金矿物黄铁矿、辉锑矿和毒砂等硫化矿物的嵌布粒度较细，难以解离，直接氰化浸出难以回收。

（3）石英和方解石等脉石矿物中自然金的含量为0.54×10-6，占比为10.3%。自然金主要以微细粒包裹体的形式嵌布于石英、方解石和白云石等脉石矿物中，但脉石矿物中的含量较低且分布较为分散，难以通过选矿方法使金在脉石矿物中获得富集。

（4）对该矿石而言，要提高金的回收率，需强化硫化矿物中显微、次显微金的回收，同时减少粗粒自然金在磨浮过程中的损失，并降低有机碳质物对氰化浸出过程的影响。

http://www.goldsci.ac.cn/article/2021/1005-2518/1005-2518-2021-29-3-467.shtml

参考文献

Asamoah R K，William S，Jonas A M，2018.

Alkaline cyanide leaching of refractory gold flotation concentrates and bio-oxidised products：The effect of process variables

［J］.Hydrometallurgy，179：79-93.

[本文引用: 1]

Chen Chengyun，2020.

Research status and development prospects of gold refractory ore pre-oxidation technology

［J］.World Nonferrous Metals，（12）：51-52.

Cui Yiqi，Meng Qi，Tong Xiong，al et，2015.

Thermodynamics of malachite in gold cyanide leaching

［J］.Chinese Journal of Rare Metals，39（7）：637-642.

Cui Yiqi，Tong Xiong，2006a.

Thermodynamic criterion for silver leaching with cyanide

［J］.Gold，（5）：33-35.

Cui Yiqi，Tong Xiong，Yang Weiguang，al et，2006b.

Au and Ag complexes adsorption on gold-bearing oxide ore from Yunnan

［J］.Nonferrous Metal，（2）：64-66.

Gui Qihao，Wang Shixing，Zhang Libo，al et，2019.

Study on the process mineralogy of refractory gold concentrate in Zhenyuan，Yunnan Province

［J］.Gold Science and Technology，27（6）：941-949.

Han J L，Li X A，Dai S J，2020.

Electrochemical influence of quartz on cyanide leaching of gold

［J］.Chemical Physics Letters，739：1-7.

[本文引用: 1]

Hu Y T，Guo P，Wang S X，al et，2020.

Leaching kinetics of antimony from refractory gold ore in alkaline sodium sulfide under ultrasound

［J］.Chemical Engineering Research and Design，164：219-229.

[本文引用: 1]

Hu Yangjia，He Zheng，Zhao Zhiqiang，al et，2018.

Development of non-cyanide gold leaching technology：Review and application prospects

［J］.Gold，39（4）：53-58.

Jia Yujuan，Wang Xiaohui，Cheng Wei，al et，2019.

Research progress on non-cyanide leaching of refractory gold ores

［J］.Chinese Journal of Engineering，41（3）：307-315.

Li Qian，Dong Siyu，Xu Rui，al et，2020.

Gold extraction technology for gold ores and its research progress

［J］.Gold，41（9）：86-101.

Liang Xiao，Hu Ruibiao，Feng Zeping，2019.

Study on the technological mineralogy of a complex refractory gold ore in Guangdong

［J］.Multipurpose Utilization of Mineral Resources，（6）：65-68.

Meng Qi，2015.

The Leaching Behavior of Malachite in the Extraction of Gold by Cyanide Leaching

［D］.Kunming：Kunming University of Science and Technology.

Qin H，Guo X Y，Tian Q H，al et，2021.

Recovery of gold from sulfide refractory gold ore：Oxidation roasting pretreatment and gold extraction

［J］.Minerals Engineering，164：106822..

URL     [本文引用: 1]

Qiu Xianyang，Liang Dongyun，Hong Qiuyang，al et，2020.

Process mineralogy and process improvement analysis of a refractory gold ore

［J］.Precious Metals，41（2）：36-44.

Ren Chuanyu，2020.

Study on the Mechanism and Process of Gold Leaching by Thiourea in the Acid System of Biological Pre-oxidation Residue of Refractory Gold Ore Containing Arsenic

［D］.Beijing：General Research Institute for Nonferrous Metals.

Sun Min，Gu Xiaotian，Zhu Yimin，al et，2020.

Experimental study on pretreatment-leaching process of a refractory gold ore in Shaanxi

［J］.Metal Mine，（8）：97-101.

Sun Yanpeng，2018.

Study on the Processing Technology of a Complex Refractory Carlin Gold Mine

［D］.Beijing：Chinese Academy of Sciences（Institute of Process Engineering）.

Wang Q，Liu T，Chen Y L，al et，2020.

Eco-friendly and economical extraction of gold from a refractory gold ore in iodide solution using persulfate as the oxidant

［J］.Hydrometallurgy，198：105502..

URL     [本文引用: 1]

Wu Bing，2020.

Current status and progress of the research on complex refractory gold ore pretreatment technology

［J］.Gold，41（5）：65-72.

Yang Bo，Tong Xiong，Xie Xian，al et，2020.

Study on the gold recovery from flotation tailings of a refractory gold ores in Gansu Province by a process combining mineral processing and metallurgy

［J］.Gold Science and Technology，28（2）：285-292.

Zhang Weixiao，Juansha Lü，Zhang Jiwen，2019.

Technological test on abroad arsenic bearing refractoy gold mine

［J］.Nonferrous Metals（Extractive Metallurgy），（4）：56-59.

Zhao Hefei，Yang Hongying，Zhang Qin，al et，2018.

Research status of factors influence on leaching of gold with thio-sulfate

［J］.Gold Science and Technology，26（1）：105-114.

陈成运，2020.

黄金难选冶矿石预氧化技术研究现状及发展前景

［J］.世界有色金属，（12）：51-52.

[本文引用: 1]

崔毅琦，孟奇，童雄，等，2015.

氰化浸金过程中孔雀石反应的热力学

［J］.稀有金属，39（7）：637-642.

[本文引用: 2]

崔毅琦，童雄，2006a.

氰化浸银过程的热力学判据

［J］.黄金，（5）：33-35.

[本文引用: 1]

崔毅琦，童雄，杨伟光，等，2006b.

云南某氧化金矿石氰化浸出渣对金和银氰络合物的吸附

［J］.有色金属，（2）：64-66.

[本文引用: 1]

贵琪皓，王仕兴，张利波，等，2019.

云南镇源难处理金精矿工艺矿物学研究

［J］.黄金科学技术，27（6）：941-949.

[本文引用: 1]

胡杨甲，贺政，赵志强，等，2018.

非氰浸金技术发展现状及应用前景

［J］.黄金，39（4）：53-58.

[本文引用: 1]

贾玉娟，王晓辉，程伟，等，2019.

难处理金矿非氰浸金研究进展

［J］.工程科学学报，41（3）：307-315.

[本文引用: 1]

李骞，董斯宇，许瑞，等，2020.

金矿提金技术及其研究进展

［J］.黄金，41（9）：86-101.

[本文引用: 1]

梁晓，胡瑞彪，冯泽平，2019.

广东某复杂难选难浸金矿工艺矿物学研究

［J］.矿产综合利用，（6）：65-68.

[本文引用: 1]

孟奇，2015.

氰化物浸金提取中孔雀石的浸出行为研究

［D］ .昆明：昆明理工大学.

邱显扬，梁冬云，洪秋阳，等，2020.

难处理金矿石的工艺矿物学及可选冶特性分析

［J］.贵金属，41（2）：36-44.

[本文引用: 1]

任传裕，2020.

含砷难处理金矿生物预氧化渣酸性体系硫脲浸金机理及工艺研究

［D］.北京：北京有色金属研究总院.

[本文引用: 1]

孙敏，谷晓恬，朱一民，等，2020.

陕西某难处理金矿预处理—浸出试验研究

［J］.金属矿山，（8）：97-101.

[本文引用: 1]

孙言鹏，2018.

某难处理卡林型金矿选冶工艺研究

［D］.北京：中国科学院大学（中国科学院过程工程研究所）.

[本文引用: 1]

吴冰，2020.

复杂难处理金矿石预处理工艺研究现状及进展

［J］.黄金，41（5）：65-72.

[本文引用: 1]

杨波，童雄，谢贤，等，2020.

选冶联合提高甘肃某难浸金矿浮选尾矿金回收率的试验研究

［J］.黄金科学技术，28（2）：285-292.

[本文引用: 1]

张伟晓，闾娟沙，张济文，2019.

国外某含砷难处理金矿提金工艺试验

［J］.有色金属（冶炼部分），（4）：56-59.

[本文引用: 1]

赵鹤飞，杨洪英，张勤，等，2018.

硫代硫酸盐浸金各因素影响研究现状

［J］.黄金科学技术，26（1）：105-114.

[本文引用: 1]

/

〈 〉

©2018 黄金科学技术编辑部

电话：0931-8277791　

E-mail: hjkx@lzb.ac.cn 邮编：730000　

陇ICP备17001318号-1    甘公网安备 62010202000672号
访问总数:    当日访问:    当前在线:
