层理结构板岩动态断裂特性
1.
2.
3.
Fracture Performances of Bedding Structure Slate Under Dynamic Loading
1.
2.
3.
收稿日期: 2023-04-19 修回日期: 2023-08-03
基金资助: |
|
Received: 2023-04-19 Revised: 2023-08-03
作者简介 About authors
张玉(1987-),男,河南南阳人,工程师,从事水利水电工程技术设计和科技研发工作
关键词:
Keywords:
本文引用格式
张玉, 王文己, 孙加奇, 肖永刚.
ZHANG Yu, WANG Wenji, SUN Jiaqi, XIAO Yonggang.
层状岩石变形特征复杂,极易诱发巷道、硐室和岩质边坡等发生失稳灾变(李清等,2016;Chang et al.,2017;闻名等,2017)。地震、爆破和凿岩作业等是岩石工程中常见的动力诱因。随着采矿、交通和水利等工程逐渐进入深部,岩爆等动力灾害日趋增多,层状岩石冲击失稳问题日益突出(Chen et al.,2016;Wen et al.,2020;Shen et al.,2021)。在地震、爆破、冲击和凿岩等动力作用下岩石的动态性能是国际岩石力学研究的热点。
随着试验手段的不断进步,科研人员对岩石的动态特性、动态强度准则和动态本构关系等开展了大量的研究工作(赵伏军等,2011;赵光明等,2015;Lu et al.,2017;宫凤强等,2018;肖福坤等,2018;杨立云等,2020;李地元等,2021;周盛全等,2022)。张盛等(2008)讨论了岩石在动力作用下的断裂特征及其尺寸效应。邓帅等(2019)和李响等(2019)采用含裂纹的岩石试样,分析了冲击速度对动态裂纹扩展规律的影响。Dai et al.(2010)基于文献综述自行设计了动力系统,讨论了花岗岩的动态断裂韧度。Wen et al.(2020)发现层状岩体不同岩层强度的变化对岩体动力性能具有显著影响,岩体破坏多从强度较弱的岩层开始。Shoeb et al.(2023)研究了风化层状砂岩在隧道动力作用下的失稳特征,发现位移发展的局部化特征并给出了隧道动力作用下的变形控制建议。
然而,目前国内外学者对于冲击作用下薄弱层理面对岩石断裂特性的影响规律还缺乏深入了解,造成工程设计存在安全隐患。福建省一闸三线工程中多次遇到具有层理结构的岩体,风险及隐患突出。为进一步加强隧道施工质量控制,本文对层理结构板岩在动力作用下的断裂性能开展研究。
1 计算模型
1.1 材料模型

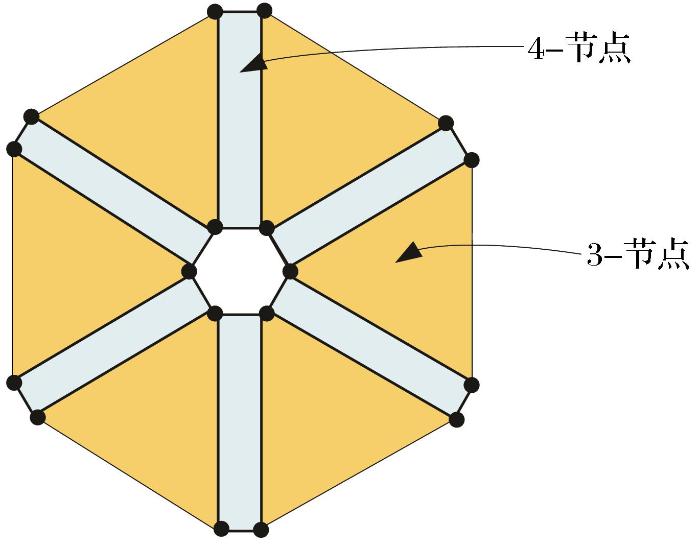

图1
图2

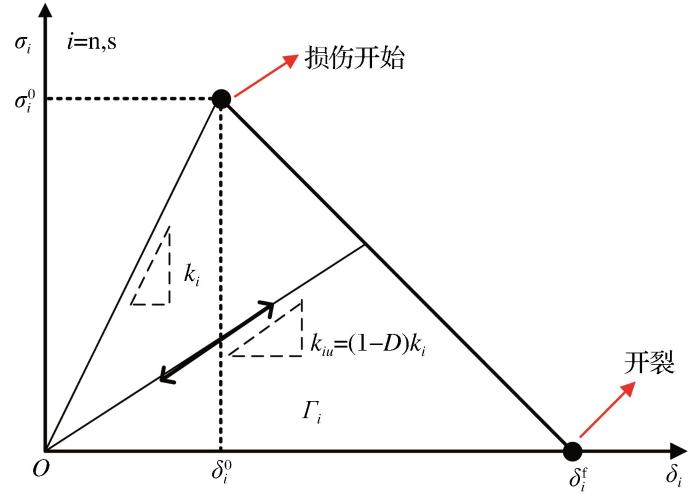

式中:τi 、δi 和ki 分别为黏聚单元的应力、变形及刚度;τn、τs分别为黏聚单元法向和切向的峰值;δn和δs为相应的法向和切向的位移;kn和ks分别为法向和切向的刚度。Kiu表示黏聚单元受力卸荷和再加载过程中的损伤刚度,D(取值范围为0~1)表示损伤变量,可用
式中:
基于最大名义应力准则来判别黏聚单元的损伤,计算公式为
式中:
1.2 几何模型及网格划分

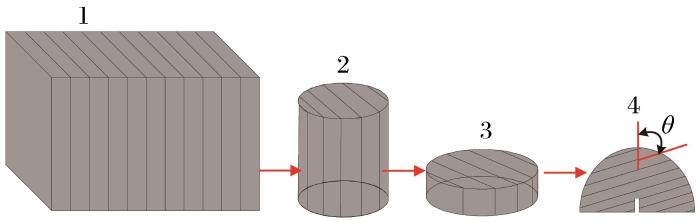

图3
图4
图4

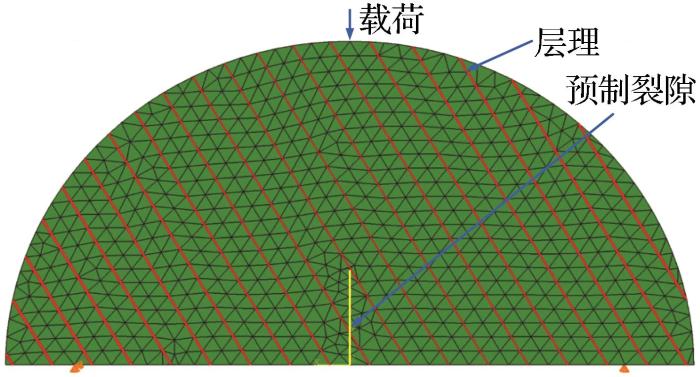

嵌入黏聚单元的层理结构板岩有限元网格
Fig.4
Finite element mesh for bedding structure slate with cohesive element
2 计算与分析
2.1 物理验证

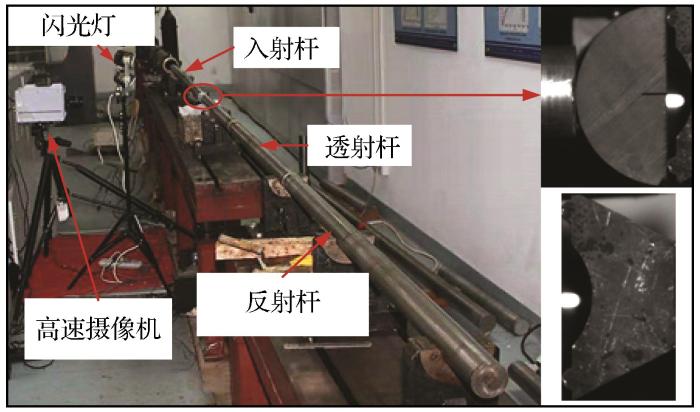

图5
表1 层理结构板岩试样物理力学参数
Table 1
θ/(°) | fr/MPa | Er/GPa | μr | ρ/(kg·m-3) |
---|---|---|---|---|
0 | 196.00 | 95.165 | 0.092 | 2.62×103 |
15 | 84.99 | 53.696 | 0.071 | |
30 | 70.81 | 37.768 | 0.230 | |
45 | 61.12 | 24.436 | 0.280 | |
60 | 83.14 | 23.803 | 0.318 |

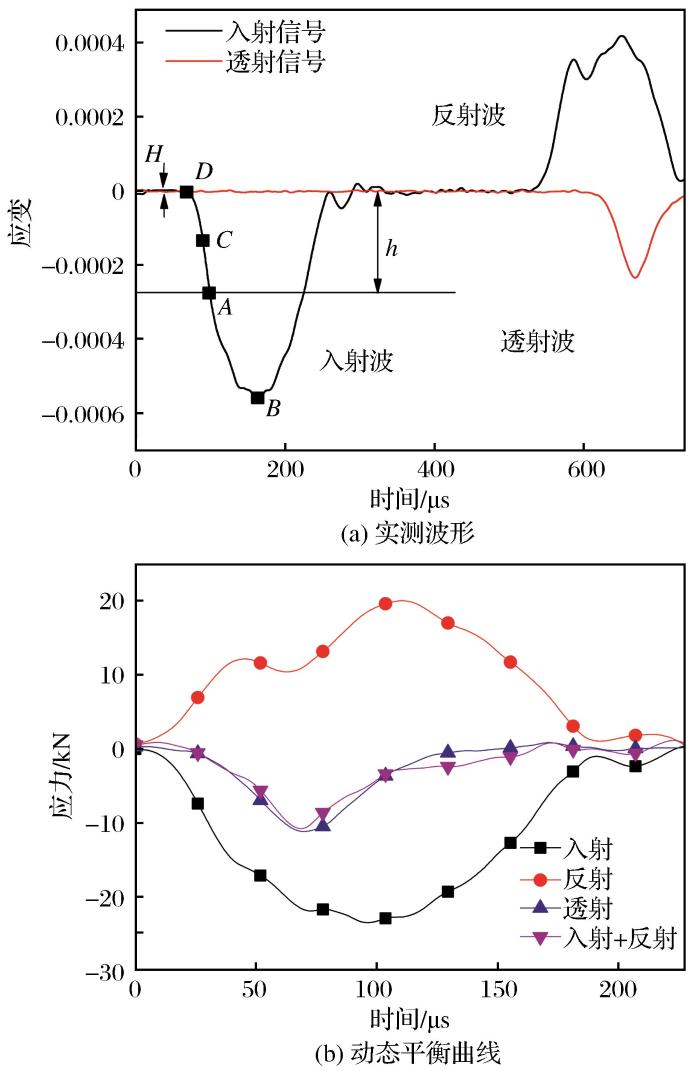

图6
图7
图8
图8

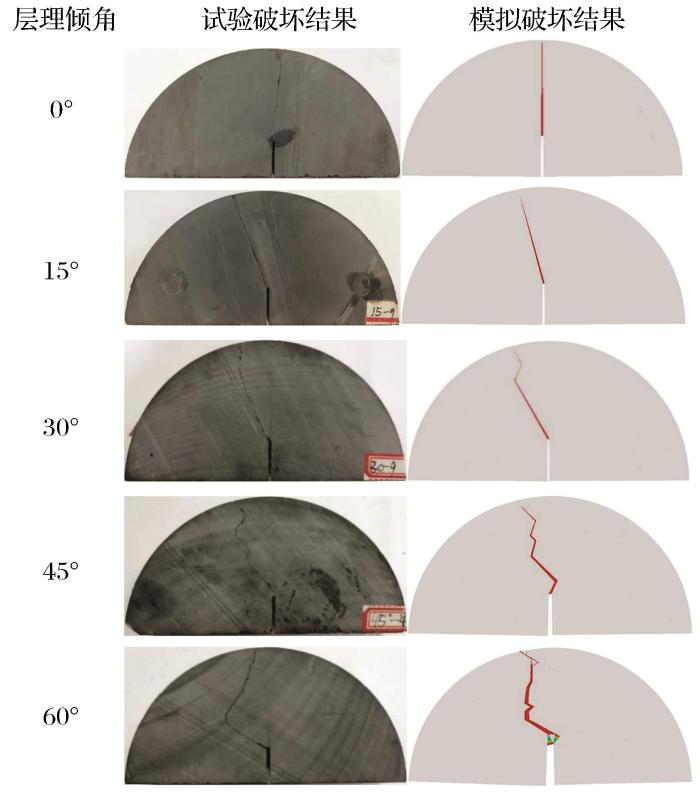

冲击作用下层理结构板岩破坏模式对比
Fig.8
Comparison of failure modes of bedding structure slate under impact action
式中:ti、tr和tt分别为入射波、反射波和透射波波头;Si和St分别为入射杆及透射杆上应变片到半圆盘试样的距离;R为试样半径;C0为压杆中弹性波波速;C为试样中弹性波波速。
2.2 冲击速度对裂纹扩展的影响
不同冲击速度下层理结构板岩的裂纹扩展过程如图9所示。为了便于对比分析,图9同时给出了静态作用下的层理结构板岩破坏模式。当θ=0°时,静态和动态裂纹基本沿薄弱层理面扩展。当θ=15°时,在v=12 m/s和v=20 m/s的情况下,裂纹沿层理面扩展;当速度增加至v=25 m/s时,裂纹沿层理面扩展一定距离后,偏离层理面向加载点扩展。当θ=30°时,在v=12 m/s的情况下,裂纹沿层理面扩展;当速度增加至v=20 m/s时裂纹就发生偏折。当θ=45°,60°和75°时,即使在静态作用下,裂纹也是沿层理面扩展一定距离后发生偏折。由此可以看出,裂纹的扩展与加载速率关系密切,表现在:当层理面倾角和冲击速度较小时,裂纹沿薄弱层理面扩展;随着冲击速度的增加,裂纹沿层理面扩展的长度减小,更早发生了偏折现象。当层理倾角较大时,即便是较小的冲击速度,裂纹也沿层理面扩展一定距离后再偏离层理面,并继续向加载点扩展。可见,随着冲击速度的增加,裂纹穿透薄弱层理面直接向加载点扩展。为了进一步量化冲击速度对裂纹扩展的影响,定义裂纹层理面长度比率(
式中:

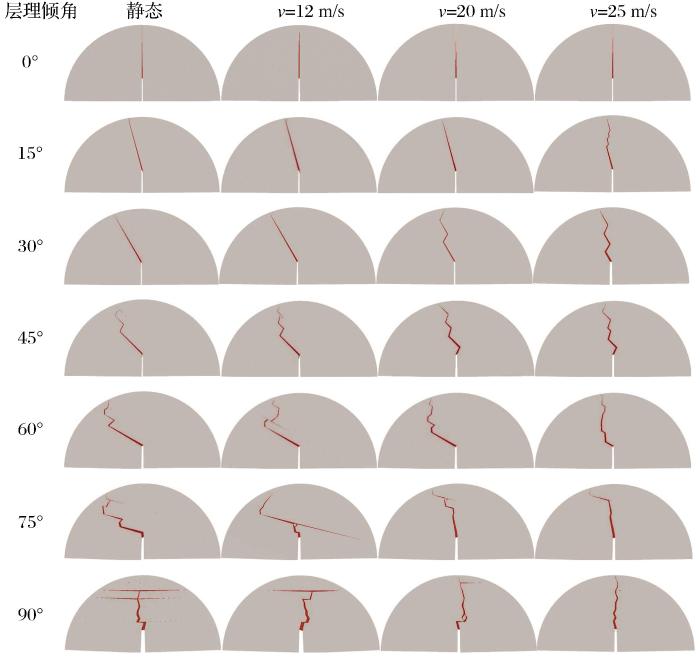

图9
图9
不同冲击速度下裂纹扩展路径对比
Fig.9
Comparison of crack propagation paths under different loading velocities

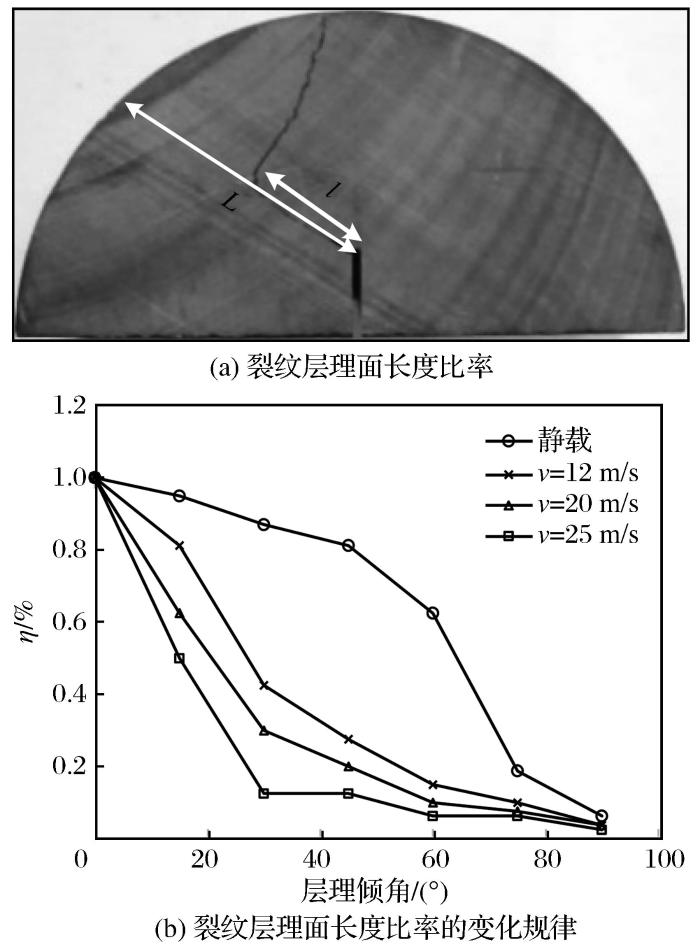

图10
图10
冲击速度对裂纹层理面长度的影响
Fig.10
Influences of impact velocities on cracking length along bedding plane
图10(b)表明在相同层理倾角条件下,随着冲击速度的增加,裂纹沿层理面扩展的长度减小;当冲击速度一定的条件下,裂纹沿层理面扩展的长度随层理倾角的增加而减小。
2.3 断裂韧度
依据试验结果,对层状岩样的断裂韧度进行分析。试件Ⅰ型断裂的应力强度因子(Shi et al.,2018)可表示为
式中:

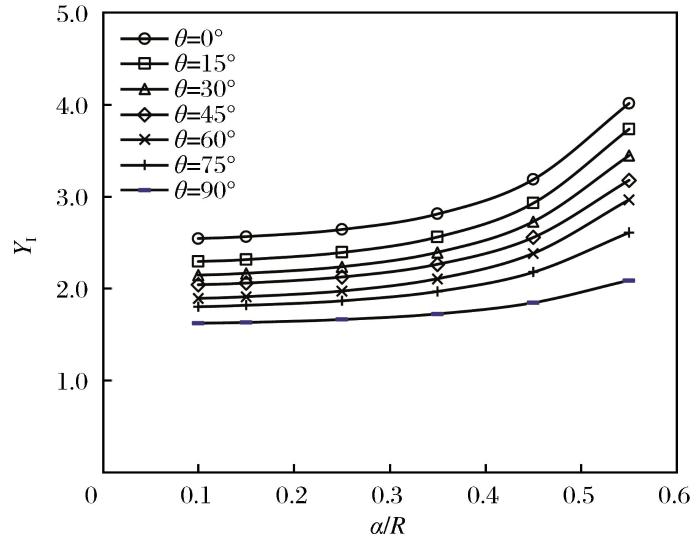

然而,由于层理结构板岩具有明显的各向异性特征,难以直接用公式计算其断裂韧度。本研究采用Shi et al.(2018)提出的方法计算无量纲应力强度因子,如图11所示,详细内容不再赘述。层理面倾角对无量纲应力强度因子的影响如图12所示。
图11
图11
用于计算应力强度因子的有限元网格
Fig.11
Finite element mesh for stress intensity factor calculation
图12
表2 层理结构板岩动态冲击试验结果
Table 2
倾角/(o) | 冲击速度/(m·s-1) | 峰值荷载/N | 断裂韧度/(MPa·mm0.5) |
---|---|---|---|
0 | 12 | 3 928.32 | 212.58 |
20 | 4 935.74 | 267.09 | |
25 | 6 453.85 | 349.24 | |
15 | 12 | 4 296.16 | 232.48 |
20 | 5 500.20 | 297.64 | |
25 | 6 152.45 | 332.93 | |
30 | 12 | 3 920.10 | 212.13 |
20 | 5 943.53 | 321.63 | |
25 | 6 646.04 | 359.64 | |
45 | 12 | 5 131.72 | 277.70 |
20 | 6 297.23 | 340.77 | |
25 | 7 238.87 | 391.72 | |
60 | 12 | 5 290.28 | 286.28 |
20 | 6 179.06 | 334.37 | |
25 | 8 088.75 | 437.71 | |
75 | 12 | 5 416.12 | 293.09 |
20 | 6 454.50 | 349.28 | |
25 | 7 558.56 | 409.02 | |
90 | 12 | 6 505.87 | 352.06 |
20 | 7 287.28 | 394.34 | |
25 | 7 947.93 | 430.09 |
图13
图13
层理结构板岩动态断裂韧度
Fig.13
Fracture toughness for bedding structure slate under dynamic loading
3 结论
基于插入黏聚单元的计算方法,建立直切槽半圆盘试样数值模型,结合物理试验,分析了层理结构板岩冲击作用下的力学性能,得到如下结论:
(1)层理结构板岩冲击作用下的裂纹扩展路径大致可划分为3类:沿薄弱层理面扩展、穿越层理面直接向加载点扩展以及二者的耦合。
(2)在静态加载及冲击速度较低的情况下,薄弱层理面对裂纹扩展路径的影响明显;薄弱面对裂纹路径的影响随着冲击速度的增加而逐渐降低,裂纹沿薄弱面扩展的长度逐渐减小。在冲击速度一定的情况下,裂纹沿薄弱层理面扩展的长度随层理面倾角的增加而减小。
(3)层理结构板岩的断裂韧度受加载速率和层理面倾角的影响明显,并随着冲击速度和层理面倾角的增加而增大。合理设计岩体的受力方向和爆破方式,有利于保持围岩稳定。
