黄金科学技术, 2023, 31(2): 313-322 doi: 10.11872/j.issn.1005-2518.2023.02.158

采选技术与矿山管理

三维激光扫描在隧洞围岩结构信息获取中的应用研究

张浩,1,2, 卿黎,1, 邱士利2, 寇永渊3, 郭赟林3, 夏胜衍3

1.昆明理工大学国土资源工程学院,云南 昆明 650093

2.中国科学院武汉岩土力学研究所,湖北 武汉 430064

3.金川集团股份有限公司二矿区,甘肃 金昌 737102

Application of Three-dimensional Laser Scanning in Extracting Rock Mass Structure Information of Tunnel

ZHANG Hao,1,2, QING Li,1, QIU Shili2, KOU Yongyuan3, GUO Yunlin3, XIA Shengyan3

1.Faculty of Land and Resources Engineering, Kunming University of Science and Technology, Kunming 650093, Yunnan, China

2.Institute of Rock and Soil Mechanics, Chinese Academy of Sciences, Wuhan 430064, Hubei, China

3.No. 2 Mining Area, Jinchuan Group Co. , Ltd. , Jinchang 737102, Gansu, China

通讯作者: 卿黎(1969-),男,云南昆明人,副教授,从事矿山安全领域的相关研究工作。qingli_km@sohu.com

收稿日期: 2022-10-29   修回日期: 2023-01-06

基金资助: 国家自然科学基金项目“深埋硬岩优势结构与卸荷破裂协同时变机制研究”.  41877256

Received: 2022-10-29   Revised: 2023-01-06

作者简介 About authors

张浩(1996-),男,安徽合肥人,硕士研究生,从事岩石力学相关研究工作1948865190@qq.com , E-mail:1948865190@qq.com

摘要

针对接触式测量方法无法满足深部高陡岩体结构信息采集的要求,以金川二矿+650 m水平卸载站硐室掌子面为研究对象,采用三维激光扫描仪获取其表面点云数据集,并对点云数据进行处理提取岩体结构信息参数,并利用校核算法与地质测量结果验证数据的可靠性。结果表明:(1)通过对高精度获取的扫描数据进行快速处理,在控制点已知和未知的情况下,均可获取结构面的产状信息,降低了人员获取结构面信息的危险性;(2)利用最小二乘法计算产状、近似平行结构面组间距算法计算间距,以及将实测结构面产状与提取出来的结构面信息做差比较,可知倾向和倾角误差均在±6°范围以内,间距误差在±0.03 m以内,验证了提取数据的可靠性;(3)在金川二矿+650 m卸载站硐室掌子面结构面产状等信息的提取中应用了本文方法,有效识别了结构面产状信息。该项研究工作不仅避免了危险性,而且提高了精度与效率。

关键词: 岩体掌子面 ; 三维激光扫描技术 ; 结构面几何参数 ; 深部隧道 ; 控制点 ; 非接触式测量

Abstract

In view of the difficulties in collecting structural information of deep high-steep rock mass,the cumbersome data acquisition and the operation of personnel in high-risk environment,the contact measurement method has been unable to meet the requirements of collecting structural information of rock mass.Therefore, the chamber face of +650 m level unloading station of Jinchuan No.2 mine was taken as the research object,the 3D laser scanner was used to obtain its surface point cloud data set,and the point cloud data was denoised and spliced.After processing,the information parameters of rock mass structure were extracted,and the reliability of the data was verified by checking algorithm and geological survey results.The results show that:(1)Through rapid processing of high-precision scanning data,the occurrence information of structural plane can be obtained when the control point is known and the control point is unknown,which reduces the risk of personnel acquiring structural plane information.(2)The least square algorithm was used to calculate the attitude,the approximate parallel structural plane group spacing algorithm was used to calculate the spacing,and the measured structural plane attitude was compared with the extracted structural plane information.It is known that the inclination and inclination errors are within ±6°,and the spacing errors are within ±0.03 m,which verifies the reliability of the extracted data.(3)The method proposed in this paper was applied to the extraction of the occurrence of the structural plane of the chamber face of the +650 m level unloading station in Jinchuan No.2 mine,and the occurrence information of the structural plane is effectively recognized.This research work not only avoids the danger,but also improves the accuracy and efficiency.

Keywords: face of rock mass ; three-dimensional laser scanning technology ; geometric parameters of structural plane ; deep tunnel ; control points ; non-contact measurement

PDF (5527KB) 元数据 多维度评价 相关文章 导出 EndNote| Ris| Bibtex  收藏本文

本文引用格式

张浩, 卿黎, 邱士利, 寇永渊, 郭赟林, 夏胜衍. 三维激光扫描在隧洞围岩结构信息获取中的应用研究[J]. 黄金科学技术, 2023, 31(2): 313-322 doi:10.11872/j.issn.1005-2518.2023.02.158

ZHANG Hao, QING Li, QIU Shili, KOU Yongyuan, GUO Yunlin, XIA Shengyan. Application of Three-dimensional Laser Scanning in Extracting Rock Mass Structure Information of Tunnel[J]. Gold Science and Technology, 2023, 31(2): 313-322 doi:10.11872/j.issn.1005-2518.2023.02.158

剖析围岩与支护系统产生破坏形式的根本原因,需要对地层分布规律、结构面发育条件、地应力场分布特征及岩体结构力学行为等方面进行研究(许度等,2018)。在进行岩体评估时,收集岩体结构面信息是至关重要的(汪丁建等,2016)。地质罗盘测量作为传统地质测量的主要手段,存在精度低、尺度小和安全性低等问题,已经无法满足测量需求(陈凯等,2021)。因此,应用非接触式测量应对当下的需求已经刻不容缓(王凤艳等,2008)。其中,应用三维激光扫描仪获取深部节理化岩体的结构面信息(张小越,2016),可为地质灾害评估提供重要支撑,从而确保深部开采安全高效进行。

三维激光扫描技术已被应用于露天高陡边坡监测(董秀军等,2006)、危岩体监测(黄江,2014)、采空区安全隐患识别(李杰林等,2022)、水电站岩体结构监测(娄国川等,2008)和隧道岩体监测(师海,2013)等方面,具有广阔的应用前景与价值。在国内,基于三维激光扫描识别结构面技术作为不断变革的技术。最先是通过一套结合人工选取与计算机辅助颜色识别的方法及编写程序,实现了岩体结构面自动识别(施星波,2010)。后来三维激光扫描点云重构模型,利用模糊C平均群聚方法对其产状进行聚类,运用不同的颜色表示结构面的聚类结果,再结合三维激光测量进行岩体结构面的半自动快速统计方法(刘昌军等,2011a2011b),并在三维激光扫描仪获取点云数据的基础上,研究了一套方法来提取相应的参数(朱云福,2012);同时,基于激光扫描技术与离散元模拟方法可以模拟并分析岩体结构特征的高速远程滑坡演化过程及其致灾范围(葛云峰等,2016)。在国外,基于三维激光扫描识别结构面技术处于不断革新中,主要历程如下:首先是将点云进行三角网化,计算单个三角网的产状,并通过模糊群聚的方法实现结构面自动识别(Slob et al.,2005),然后对结构面点云赋予倾向与倾角的颜色,通过颜色对结构面进行识别(Jaboyedoff,2007),后来通过搜索平面位置,并将平面面片进行合并(Gigli et al.,2011),并基于K最近邻分类与核密度估计算法,开展了岩体结构面智能识别研究(Riquelme et al.,2014)。由此可知,基于三维激光扫描识别结构面技术在发展过程中,逐步表现出了快速、高效、高精度获取结构信息的优势,是一种非常适用于获取岩体结构信息的方式(荆洪迪等,2015李杰林等,2021)。

近年来,三维激光扫描技术已成为岩体结构面数据采集的一种新手段(张新磊,2009)。为了解决多尺度获取深部岩体结构面信息的相关问题,本文将三维激光扫描技术应用于深部巷道工程,考虑了点云控制点坐标已知和未知的情况,获得了高精度结构面点云图,提取了结构面产状和间距等信息,为探究围岩与支护系统破坏形式提供了数据支持。

1 深部巷道三维表面模型构建与结构面提取技术

1.1 环境调研与测站选取

开展巷道环境调研工作时,需要对掌子面碎石进行清理,清理完成后等待掌子面位置的粉尘单位产尘量小于100 g/t时进行拍摄,以便获取结构面实时数据。在拍摄过程中,既要避免被测岩面碎渣、灰尘残留,减少残留物对点云数据的影响,也要确定无车辆干扰和通风管线的干扰,保证被测面噪声、孔洞占比小。

通过现场观测,测站设定的位置距离被测岩面正前方6 m,距离两侧边墙至少2 m,高度一般选取1.2 m。关于点云数据的坐标变换,控制点需选择处于被测面一侧的3个点,且3个点的位置不在一条直线上。为了减小激光角度误差的影响,需要对测站处的三脚架进行固定,确保扫描仪转动时的震动影响最小,并考虑扫描仪镜面的平面角误差和扫描电机的非均匀转动控制误差等因素,对扫描仪本身进行调试。隧洞中存在的废石遮挡、顶板裂隙水滴落、光照角度、支护设施和隧洞工作人员来回走动等情况均会影响结构面数据的采集工作,为了最优程度地获取点云数据,需要尽可能避免以上情况的发生。

1.2 现场三维激光扫描测试

设置扫描仪的测试精度时,将其分辨率调为6.3 mm,图像像素大小为2.2 µm。具体的测试步骤包括:建立文件夹;进行设站处理;调整精度参数;扫描结构面;在扫描仪界面中找到3个控制点的位置并设置标靶高程,利用储存卡存储数据。

1.3 巷道点云模型构建与数据处理

将点云数据传输至电脑,分为2种情况。一种是控制点坐标未知,在Cyclone软件中打开设站扫描获取的点云数据,并对整个点云数据进行截取目标结构面点云,手动去噪以便减少遮蔽物对点云数据的影响,利用Cloud Compare软件实现三角网格的拼接与平滑网格,得到一个目标的实体模型。另一种是控制点坐标已知,导入点云数据时,将点云数据的坐标转换为实际矿井坐标,再对整个点云数据进行截取目标结构面点云,手动去噪以便减少遮蔽物对点云数据的影响,并利用Cloud Compare软件实现三角网格的拼接与平滑网格,得到一个目标的实体模型。

1.4 结构面识别与几何参数提取

(1)通过聚类识别。根据指定的种子点获取其邻近点并认为它们是一类,重复上述步骤,将邻近点作为新种子点,直至找不到邻近点,结束进程,提取出类别目标。

(2)通过迹线识别。迹线识别是利用软件中最小成本路径算法沿着裂缝的起点与终点之间的曲面“跟踪”这些交叉轨迹,然后计算最佳拟合平面以估计方向。

(3)产状与间距计算。产状计算是通过迹线识别后,由交叉轨迹,计算出最佳拟合平面,直接提取倾向和倾角。在3个控制点未知的情况下,提取出的倾向与实际测得的倾向有一定的偏差,需要加上偏差值,最后得出的结果才是真实产状。在3个控制点已知的情况下,点云坐标经过矩阵变换得出真实坐标,再对点云进行处理,测得的产状为实际产状。通过测量相邻结构面法线方向之间的距离,直接测得结构面之间的间距。

(4)结构面组划分。将提取出来的结构面组输入dips软件中,生成赤平投影图,划分出其优势结构面组,最后在图中把结构面组划分出来。

(5)数据校核与误差分析。在现场测取结构面产状时,需要测取至少3组产状信息和一组间距信息。关于数据校核,即利用最小二乘算法计算产状,利用近似平行结构面组间距算法计算间距,将实测结构面产状与提取出来的结构面信息做差比较,倾向误差控制在±5 °以内,倾角误差控制在±6 °以内,间距误差控制在±0.03 m以内,若倾向误差、倾角误差和间距误差超标,则需要重新统计其结构面信息,直至提取出的结构面信息在误差范围内为止。

采用最小二乘法计算结构面产状,即利用点云数据提取每个结构面上不在一条直线上的3个点,具体算法如下:

已知在三维空间中一平面可用如下方程表示:

Ex+Fy+Mz+N=0

假设结构面上的点用(X1Y1Z1),(X2Y2Z2),(X3Y3Z3),…,(XnYnZn )表示,则可以采取线性回归法来求解空间中的平面方程的参数E、FM

 i=1nxi=nM+Ei=1nxi+Fi=1nyi                   i=1nxizi=Ni=1nxi+Ei=1nxi2+Fi=1nxiyii=1nyizi=Ni=1nyi+Ei=1nxiyi+Fi=1nyi2

可将上式改写为矩阵形式,公式如下:

ni=1nxii=1nyii=1nxii=1nxi2i=1nxiyii=1nyii=1nxiyii=1nyi2NEF=i=1nzii=1nxizii=1nyizi

若行列式计算结果为0,则该平面垂直或平行于坐标轴;若行列式的计算结果不为0,则依据克拉默法则求解出空间平面方程的系数。根据所计算出的平面方程即可得到平面的法向量(E,F,M),然后根据图1中法向量与产状的空间位置关系求解出倾向和倾角。

图1

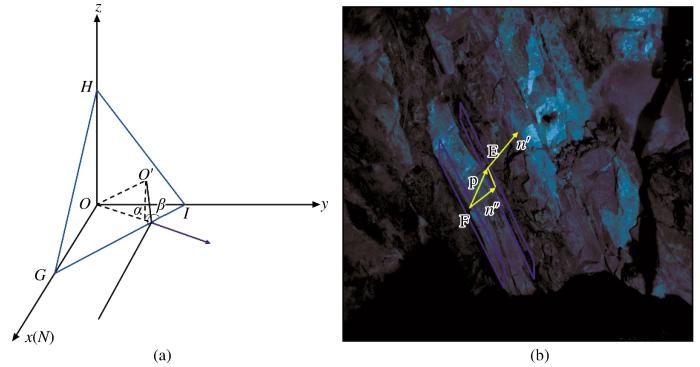

图1   结构面倾向倾角示意图(a)和近似平行结构面示意图(b)

Fig.1   Schematic diagram of dip angle of structural plane(a) and approximate parallel structural plane(b)


M>0时,有:

α=arccosE/E2+F2β=arctanE2+F2/M

M<0时,有:

α=2π-arccosE/E2+F2β=arctanE2+F2/M

根据三维重构得到的三维点云模型,可划分出几组结构面,在同一组结构面内,相邻的2个结构面通常不平行。为了更好地统计结构面间距,提出了一种算法,如图1所示。即:

平面GHI的倾角α与倾向β,其法向量n由原点O穿过平面GHI的点为O′,令OO′为单位长度r,则平面GHI的法向量为n=[rsinαcos(2π-β),rsinαsin(2π-β),rcosα]。已知相邻2个结构面的法向量,令法向量n″为(d,e,f),且相邻2个结构面的边界中心点EX4Y4Z4)与FX5Y5Z5)坐标已知,令向量FEp,具体算法如下:

p·n=pncos(p,n)

则间距为

 L=pcos(p,n)=p·nn
=(X5-X4,Y5-Y4,Z5-Z4)(d,e,f)d2+e2+f2

结构面提取的具体操作流程如图2所示。

图2

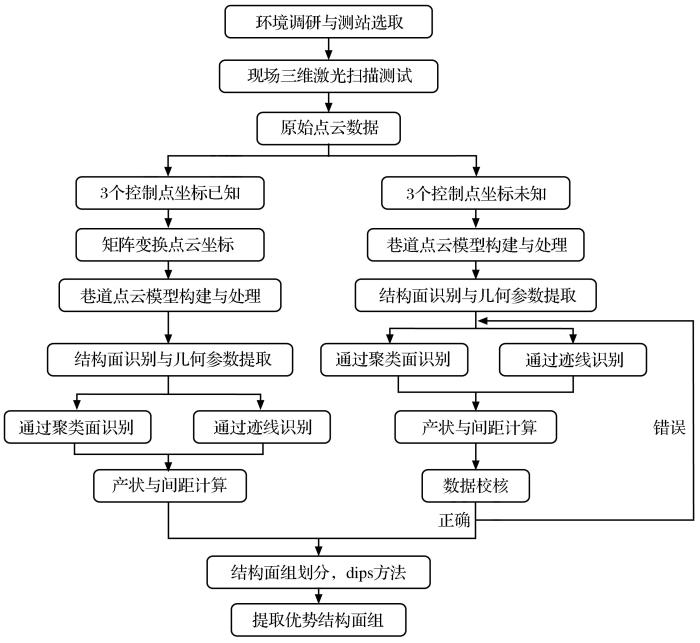

图2   深部巷道三维表面模型构建与结构面提取技术

Fig.2   3D surface model construction and structural plane extraction technology of deep roadway


2 案例研究

2.1 工程背景

金川镍矿是目前我国最大的硫化铜镍矿床,也是世界上罕见的多金属共生的大型硫化铜镍矿床之一,已探明矿石储量为5.6亿t,镍金属储量为602万t,位列世界同类矿床第3位;铜金属储量为389万t,居我国同类矿床第2位。金川二矿区进入深部开采以来,井巷工程围岩和采场矿岩表现出典型的高应力诱发变形破坏行为。

+650 m水平卸载站硐室工程布设在金川二矿区深部混合岩地层内,以往研究对深部混合岩地层分布规律、结构面发育特征和岩体结构类型缺乏系统认识,前期有效的数据信息十分匮乏。为此,通过搜集+650 m水平范围内混合岩地层分布特征、岩性发育规律、结构面发育条件和岩体结构特征等重要信息,为更加深入认知破碎站工程区岩体结构特征,建立围岩地质力学模型以实现定量表征岩体结构特征和地层结构提供依据。+650 m水平溜井硐室的结构面主要发育条件如图3所示,由于较小尺寸结构面对岩体的影响较小,因此本文只考虑所识别线段长度超过0.25 m的迹线,因此图中所识别结构面也是根据0.25 m以上的迹线产生。结构面的发育条件对结构面稳定性具有控制作用,结构面几何参数信息是确定深部岩体结构的基础,是深入分析变形规律和破坏机制的关键信息。由于结构面发育特征复杂,岩体切割破碎,以及结构面密集发育等特征,传统地质罗盘测量已无法满足信息获取的需求,采用三维激光扫描仪获取结构面点云数据,可以高效提取出结构面的几何参数。

图3

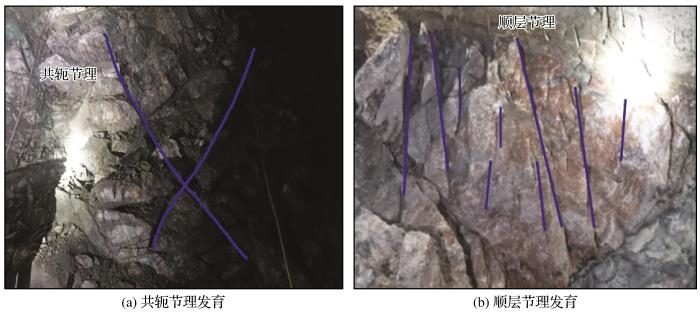

图3   650 m水平溜井硐室的结构面主要发育条件

Fig.3   Main development conditions of structural plane of +650 m level chute chamber


2.2 现场扫描与数据处理

(1)现场三维激光扫描。现场扫描所用的设备是由徕卡公司提供的Leica ScanStation P30高精度扫描仪,该系统包含硬件处理部分和配套数据处理软件,硬件部分包含扫描仪主机、电池、电池充电器、三脚架和主机箱等(图4)。

图4

图4   三维激光扫描仪

Fig.4   3D laser scanner


通过现场调查与实地分析,确定了需要观测的隧洞结构面位置。在隧洞中部选择最优位置设站(图4),设站位置需尽可能避免其他因素的影响,然后再用地质罗盘测量了3组优势结构面组的产状(图5)。分别架设三角架和标靶架,固定三脚架和3个标靶位置,调整标靶架水平气泡居中,安装徕卡三维激光扫描仪,调整扫描仪水平气泡居中,扫描仪安装电池,整个组装耗时约8 min。设备安装完成后,根据隧洞需要监测结构面的出露情况和尺寸,选择拍照和扫描方式,分辨率为1.6 mm,图像像素大小为2.2 µm,对隧洞+650 m水平破碎硐室前端的巷道进行扫描,扫描的隧洞点云数据如图6所示。

图5

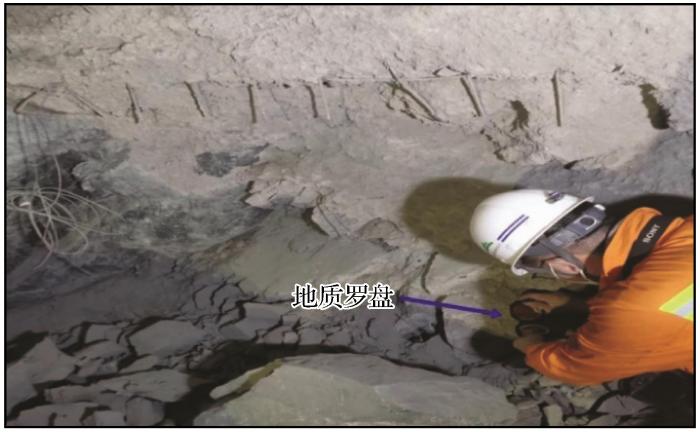

图5   隧洞结构面地质测量

Fig.5   Geological survey of tunnel structural plane


图6

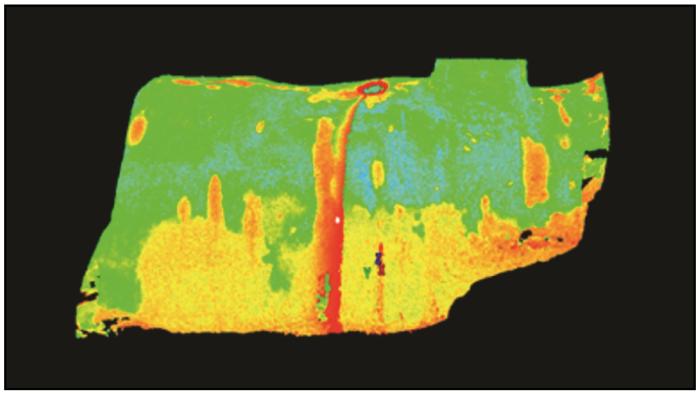

图6   扫描得到的+650 m水平巷道整体图

Fig.6   Overall diagram of +650 m level roadway obtained after scanning


(2)隧洞点云数据处理。通过Leica ScanStation P30高精度扫描仪获取隧洞岩体结构面点云数据[图7(a)],但由于扫描到周围遮蔽物造成部分点云孔洞,需要对其进行去噪和拼接等处理,本文利用Leica ScanStation P30高精度扫描仪自带的处理软件对点云中的噪声点进行去噪处理,利用Delaunay剖分三角网格[图7(b)]和Laplacian平滑网格,迭代20次处理点云数据,得到一个目标的实体图形(图8)。

图7

图7   650 m水平溜井硐室掌子面及其点云三角剖分图

Fig.7   Working face and point cloud triangulation of +650 m level chute chamber


图8

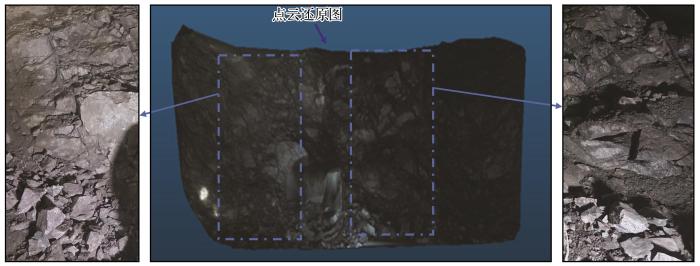

图8   650 m水平溜井硐室掌子面还原图与相应现场图

Fig.8   Restoration and corresponding field diagram of working face of +650 m level chute chamber


2.3 隧洞岩体结构面几何参数统计

扫描隧洞岩体结构面获取的点云数据,可以反映出隧洞岩体真实的空间形态,为数据采集提供了真实有效的证据。对于庞大的点云数据,为了采集真实有效的结构面信息,采用Cloud Compare对采集的信息进行处理。最后,收集到的结构面识别情况如图9所示,相应的赤平投影图如图10所示,其中优势结构面组的产状分别为222°∠61°、184°∠47°和153°∠60°,间距提取为0.61 m,并对提取结果进行汇总(表1)。

图9

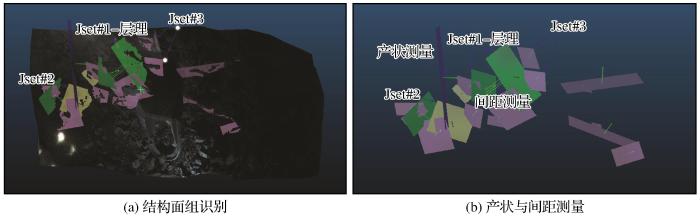

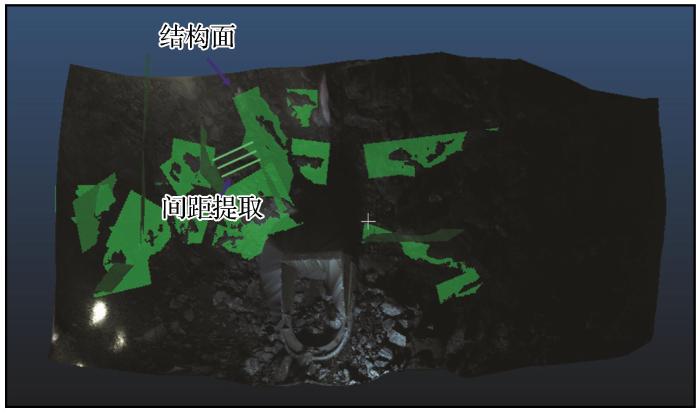

图9   结构面识别

Fig.9   Structural plane identification


图10

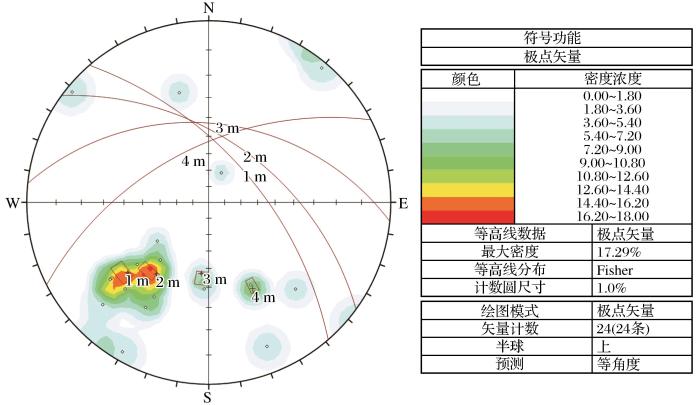

图10   650 m水平卸载站硐室掌子面赤平投影图

Fig.10   Stereographic projection of +650 m level unloading station chamber face


表1   +650 m水平卸载站硐室工程区混合岩地层发育的优势结构面组汇总

Table 1  Summary of dominant structural plane groups developed in migmatite stratum in +650 m level unloading station chamber engineering area

岩组名称主要岩性

中段

水平/m

岩体结构类型间距提取/m优势结构组产状(倾向∠倾角)
第1组第2组第3组
混合岩带花岗岩、角闪岩、大理岩+650层状、层状—碎裂0.61222°∠61°184°∠47°153°∠60°

新窗口打开| 下载CSV


对优势结构面组进行重新标注后,得到+650 m卸载站硐室掌子面结构面识别图(图11),并对+650 m卸载站硐室工程区混合岩地层发育的优势结构面组地质测量结果进行汇总,得到3组结构面的产状分别为220°∠67°、180°∠45°和158°∠66°,间距测量为0.58 m(表2)。为了验算产状信息,根据结构面节点的信息,利用最小二乘法计算产状(葛云峰等,2017)。为了验算结构面组间距,参考已有的间距提取方法(韩爱果等,2003),提出了近似平行结构面组间距算法。

图11

图11   650 m水平卸载站硐室掌子面结构面识别

Fig.11   Structural plane identification of +650 m level unloading station chamber face


表2   +650 m水平卸载站硐室工程区混合岩地层发育的优势结构面组地质测量与利用校核算法计算产状和间距汇总

Table 2  Summary of geological measurement of the dominant structural plane group developed in the mixed rock strata in the chamber engineering area of the +650 m level unloading station and the calculation of the occurrence and spacing by the calibration algorithm

岩组名称主要岩性岩体结构类型间距测量/m优势结构组产状(倾向∠倾角)近似平行结构面组间距/m利用最小二乘法计算产状(倾向∠倾角)
第1组第2组第3组第1组第2组第3组
混合岩带花岗岩、角闪岩、大理岩层状、层状—碎裂0.58220°∠67°180°∠45°158°∠66°0.62217°∠67°182°∠44°151°∠65°

新窗口打开| 下载CSV


根据以上算法计算结构面的产状和间距,得到3组优势结构面组产状分别为217°∠67°、182°∠44°和151°∠65°,间距为0.62 m(表2),最后对+650 m卸载站硐室工程区优势结构面组地质测量与提取结果差值进行比较汇总,对校核算法计算参数与提取结果差值进行比较汇总(表3),可知误差控制在6°范围内,验证了提取数据的可靠性。

表3   +650 m水平卸载站硐室工程区混合岩地层发育的优势结构面组提取与地测结果差值及利用校核算法计算产状差值比较

Table 3  Comparison of difference between the extraction of the dominant structural plane group developed in the mixed rock strata in the chamber engineering area of the +650 m level unloading station and the geological survey results and attitude difference calculated by the calibration algorithm

岩组名称主要岩性岩体结构类型提取间距与地测间距差值/m优势结构面组提取与地测结果差值提取间距与校核算法间距差值/m优势结构面组提取与利用校核算法计算产状差值
第1组第2组第1组第1组第2组第3组
混合岩带花岗岩、角闪岩、大理岩

层状、层

状—碎裂

0.03倾向之差2°,倾角之差6°倾向之差4°,倾角之差2°倾向之差5°,倾角之差6°0.01倾向之差5°,倾角之差6°倾向之差2°,倾角之差3°倾向之差2°,倾角之差5°

新窗口打开| 下载CSV


3 结论

本文通过引入高精度三维扫描仪,对需要监测的结构面进行扫描,根据扫描结果分析其结构破坏的影响因素,即产生围岩与支护系统破坏形式的根本原因在于+650 m水平卸载站硐室工程地质条件的特殊性与复杂性。

(1)通过对高精度获取的扫描数据进行快速处理,在控制点已知和未知的情况下,均可获取结构面的产状信息,降低了人员获取结构面信息的危险性,说明该方法是一种非常适用于获取深部巷道岩体结构面信息的技术。

(2)利用最小二乘法计算产状,利用近似平行结构面组间距算法计算间距,将实测结构面产状与提取出来的结构面信息做差比较,可知倾向和倾角误差均控制在±6°范围以内,间距误差控制在±0.03 m以内,验证了提取数据的可靠性。

(3)在金川二矿区+650 m卸载站硐室掌子面结构面产状等信息提取中应用了本文方法,有效识别了结构面产状信息,识别过程简便,精确度高。
